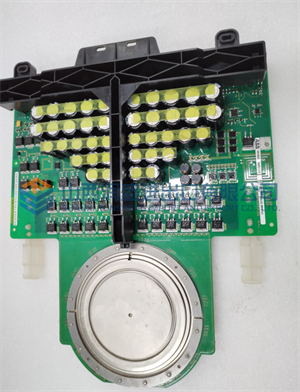

ABB 5SDF1045H0002平板晶闸管

ABB 5SDF1045H0002平板晶闸管

品牌:ABB

P/n:5SDF1045H0002

目录描述:平板晶闸管

原产地:瑞典

厦门雄霸提供ABB 5SDF1045H0002

ABB 5SDF1045H0002等DCS/PLC,提供一年保修服务。ABB 5SDF1045H0002质高价格实惠有多种型号。

5SDF1045H0002触发控制电路、主电路和

导热底板相互隔离

本产品均采用全数字移相触发集成电路,实现了控制电路和晶闸管主电路集成一体化,使模块具备了弱电控制强电的电力调控作用。

采用进口方形芯片,模块压降小、功耗低，效率高;采用进口贴片元件,保证触发控制电路的可靠性;采用(DCB)陶瓷覆铜板，导热性能好,热循环负载次数高于国家标准近10倍;采用高

级导热绝缘封装材料,绝缘、防潮性能优良。

技术说明:5SDF1045H0002触发控制电路、主电路和导热底板相互隔离

(1)本产品均采用全数字移相触发集成电路,实现了控制电路和晶闸管主电路集成一体化,使模块具备了弱电控制强电的电力调控作用。

(2)采用进口方形芯片,模块压降小、功耗低,效率高;采用进口贴片元件,保证触发控制电路的可靠性;采用(DCB)陶瓷覆铜板,导热性能

好,热循环负载次数高于国家标准近10倍;采用高级导热绝缘封装材料,绝缘、防潮性能优良。

(3)触发控制电路、主电路和导热底板相互隔离,导热底板不带电,绝缘强度≥2500V(RMS),保证人身安全。

(4)三相交流模块输出对称性好,直流分量小。大规格模块具有过热、过流、缺相保护作用。

(5)输入0~10V直流控制信号或0~5V直流控制信号、4~20mA仪表信号,均可实现对主电路输出电压进行平滑调节;可手动、仪表或微机控制。

(6)适用于阻性和感性负载。

1、模块电流规格的选取

考虑到电网电压的波动和负载在起动时一般都比其额定电流大几倍,且晶闸管芯片抗电流冲击能力较差,建议您在选取模块电流规格时应留出适当裕

量。推荐选择如下:

阻性负载:模块标称电流应为负载额定电流的2倍。感性负载:模块标称电流应为负载额定电流的3倍。

2、导通角要求

模块在较小导通角时(即模块高输入电压、低输出电压)输出较大电流,这样会使模块严重发热甚至烧毁。这是因为在非正弦波状态下用普通仪表测

出的电流值,不是有效值,所以,尽管仪表显示的电流值并未超过模块的标称值,但有效值会超过模块标称值的几倍。因此,要求模块应在较大导通

角下(100度以上)工作。

3、控制电源要求

(1)电压为DC12V+0.5V;纹波电压≤30mV;输出电流≥1A;

(2)可以采用开关电源,也可采用线性电源(即变压器整流式稳压电源)。开关电源外壳应带屏蔽罩。线性电源要求滤波电容必须≥2200μf/25V。

(3)控制电源极性要求正确接入模块控制端口，严禁反接。否则将烧坏模块控制电路。

4、使用环境要求

(1)工作场所环境温度范围:-25°C~+45%C.

(2)模块周围应干燥、通风、远离热源、无尘、无腐蚀性液体或气体。

5、其它要求

(1)当模块控制变压器负载时,如果变压器空载,输出电流可能会小于晶闸管芯片的擎住电流,导致回路中产生较大直流分量,严重时会烧掉保险

丝。为了避免出现上述情况,可在模块输出端接-固定电阻,一般每相输出电流不小于500mA(具体数据可根据试验情况确定)。

(2)小规格模块主电极无螺钉紧固,极易掀起折断,接线时应注意避免外力或电缆重力将电极拉起折断。

(3)严禁将电缆铜线直接压接在模块电极上,以防止接触不良产生附加发热。

(4)模块不能当作隔离开关使用。为保证安全，模块输入端前面需加空气开关。

(5)测量模块工作壳温时，测试点选择靠近模块底板中心的散热器表面。可将散热器表面以下横向打一深孔至散热器中心,把热电偶探头插到孔

底。要求该测试点的温度应≤80°C。

电子邮件:sales@runshengdcs.com

2970592941@qq.com

电话:+86 15383419322（微信同号）

销售:曹经理

交货时间:现货，付款后3-5天

快递:联邦快递，EMS

状态:库存，全新

付款方式:电汇，30%定金，70%余款

价格:请联系我们进一步查询。所有报价都是不含税的出厂价。

备注:本设备不包括其他附件、手册、电缆、校准数据、软件等，除非在上述库存项目说明中列出。
