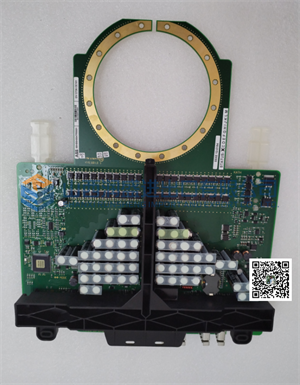

3BHB045647R0003 ABB 可控硅

3BHB045647R0003 ABB 可控硅

双向可控硅是一种以硅单晶为基本材料的P1N1P2N2四层三端器件，是在普通可控硅的基础上发展而成的交流开关器件，其英文名称TRIAC即三端双向交流开关之意，发明于1957年。双向可控硅为单向导电性开关，能代替两只反极性并联的可控硅，而且仅需一个触发电路。可控硅具有导通和关断两种状态，从外形上区分主要有：螺栓形、平板形和平底形三类。

由于双向可控硅特性类似于真空闸流管，所以国际上通称为硅晶体闸流管，简称可控硅T;又由于可控硅最初应用于可控整流方面，所以又称为硅可控整流元件，简称为可控硅SCR。

双向可控硅结构原理图

双向可控硅属于NPNPN五层器件，三个电极分别是T1、T2、G。尽管从形式上可将双向可控硅看成两只普通可控硅的组合，但实际上它是由7只晶体管和多只电阻构成的功率集成器件。

因该器件可以双向导通，故除门极G以外的两个电极统称为主端子，用T1、T2。表示，不再划分成阳极或阴极。其特点是，当G极和T2极相对于T1，的电压均为正时，T2是阳极，T1是阴极。反之，当G极和T2极相对于T1的电压均为负时，T1变成阳极，T2为阴极。双向可控硅由于正、反向特性曲线具有对称性，所以它可在任何一个方向导通。

相比于单向可控硅，双向可控硅在原理上最大的区别就是能双向导通，不再有阳极阴极之分，取而代之以T1和T2，其结构示意图如下图2（a）所示，如果不考虑G级的不同，把它分割成图2（b）所示，可以看出相当于两个单向可控硅反向并联而成，如图2（c）所示连接
