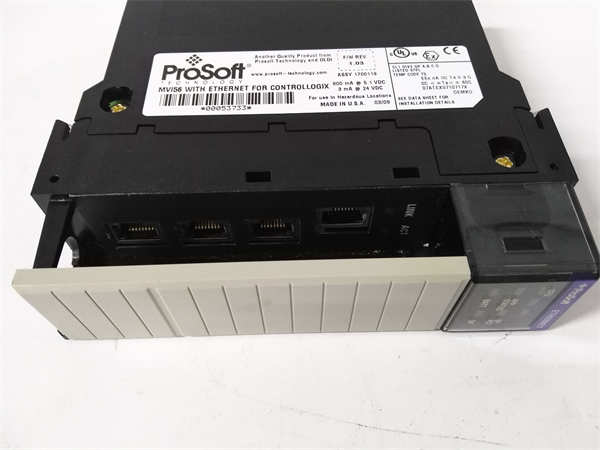

PROSOFT MVI56-MNETC是一款专为工业自动化设计的Modbus TCP/IP多客户端/服务器增强型通信模块，适用于罗克韦尔自动化（Rockwell Automation）的ControlLogix平台。它通过单个插槽实现与Modbus设备的高速通信，支持同时配置多个客户端和服务器连接，可与HMI、SCADA、DCS系统及第三方设备（如传感器、变频器、电机驱动器等）无缝集成。模块内置Web服务器和CIPconnect技术，支持远程配置、诊断及固件更新，适用于工业自动化、能源管理、楼宇控制等领域。
通信协议：Modbus TCP/IP（客户端/服务器模式）。
端口：1个10/100 Mbps RJ45以太网端口（支持自动交叉检测）。
连接容量：
最多30个Modbus TCP客户端连接。
最多20个Modbus TCP服务器连接。
数据存储：用户可定义5000个16位寄存器的存储器映射。
背板兼容性：罗克韦尔ControlLogix 1756背板（单插槽）。
电流负载：5V DC（800 mA）、24V DC（3 mA）。
工作温度：0°C至60°C（存储温度：-40°C至85°C）。
外形尺寸：紧凑设计，适配ControlLogix机箱。
网络功能：支持EtherNet/IP和ControlNet网络桥接（通过CIPconnect）。
配置工具：
ProSoft Configuration Builder(PCB)图形化软件。
板载Web服务器提供模块状态监控和固件更新。
安全特性：支持写入保护跳线，符合IEC 62443-4-1安全标准。
兼容性：
与Rockwell ControlLogix/CompactLogix PLC兼容。
兼容西门子S7系列、Modicon PAC等第三方设备。
属于PROSOFT MVI56E-MNET系列，包含以下型号：
MVI56E-MNETR：标准型，适用于常规工业环境。
MVI56E-MNETXT：增强型，支持-25°C至70°C极端温度，带保形涂层防腐蚀。
MVI56-MNETC：本文所述型号，专注于多客户端/服务器通信。
多协议支持：同时兼容Modbus TCP/IP和串行Modbus RTU/ASCII。
高扩展性：支持灵活的数据映射和多设备连接。
远程管理：通过Web服务器或CIPconnect实现远程配置与诊断。
可靠性设计：工业级材质，适应恶劣环境，支持冗余处理器架构。
向后兼容：可无缝升级替换早期MVI56系列模块，保护用户投资。
协议转换：实现ControlLogix平台与Modbus设备的协议转换。
数据整合：采集并转发设备数据至SCADA/HMI系统，支持实时监控。
系统扩展：通过多客户端/服务器模式连接异构网络，提升系统灵活性。
工业自动化：生产线设备监控、过程控制、数据采集。
能源管理：智能电网、光伏/风电系统的设备通信。
楼宇自动化：暖通空调(HVAC)、照明系统的集中控制。
交通与运输：铁路信号系统、港口设备的远程监控。
制造业：汽车生产线、半导体设备的状态监测。
