CFP-DI-304 NI Compact FieldPoint Sinkin g数字输入模块

CFP-DI-304 NI Compact FieldPoint Sinking数字输入模块的介绍：

产品说明

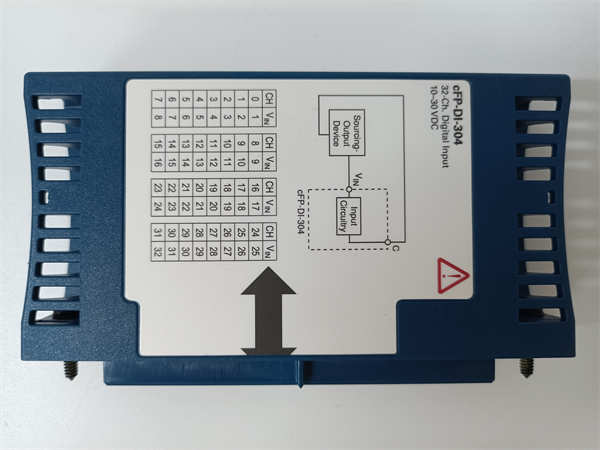

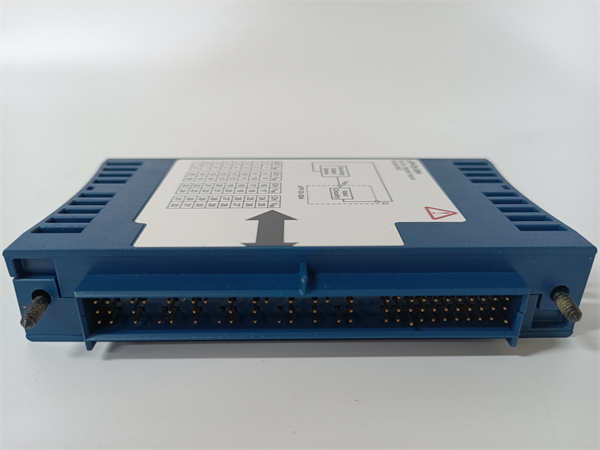

CFP-DI-304是NI公司推出的用于Compact FieldPoint系统的漏型数字输入模块，可将外部数字信号输入到Compact FieldPoint系统中进行处理和控制，主要用于监控限位开关、电源电路和继电器闭合等信号状态。

产品参数

通道数：32通道

输入阻抗：30kΩ

输入类型：漏型

工作电压范围：0-30VDC

通道与背板隔离：250V连续隔离RMS

暂态耐压：2300V RMS持续5秒

更新速率：1kHz

功耗：1W

指示灯：每个输入通道有绿色指示灯，还有两个额外的电源和就绪状态绿色指示灯

产品规格

电气规格：满足工业环境下的电磁兼容性要求，能适应不同电气干扰环境，确保信号输入的准确性和稳定性。

机械规格：尺寸与Compact FieldPoint系统的其他模块和背板相适配，便于安装和集成。

防护规格：具备一定的抗干扰和防护能力，可在一般工业环境下稳定工作。

系列

属于NI的Compact FieldPoint系列中的数字输入模块系列。

特征

多通道输入：32个数字输入通道，可同时连接多个外部数字信号源，提高系统的输入容量和控制能力。

高隔离性能：通道与背板之间具有250V连续隔离RMS以及2300V RMS持续5秒的暂态耐压能力，保护系统免受高压损害。

即插即用：采用HotPnP操作，可自动检测和识别配置软件，简化了安装和设置过程。

状态指示清晰：每个通道都有对应的绿色指示灯，方便用户直观地查看输入信号的状态，还有电源和就绪状态指示灯，便于了解模块的工作情况。

兼容TTL设备：可与TTL设备良好兼容，扩展了其应用范围。

作用

信号采集：采集外部设备的数字信号，如限位开关的通断信号、继电器的闭合状态信号等，将其转换为可被Compact FieldPoint系统识别的数字信号。

系统监测：实时监测外部设备的工作状态，为控制系统提供输入信号，以便控制系统根据这些信号进行逻辑判断和决策，实现对整个系统的监控和控制。

电气隔离：通过通道与背板的隔离功能，将外部电路与Compact FieldPoint系统隔离开来，防止外部高电压、干扰信号等对系统造成损害，提高系统的稳定性和可靠性。

用途

用于实现数字信号的输入采集与监控，为自动化控制系统提供准确的外部信号状态信息，以便系统进行逻辑判断、控制决策等操作。

应用领域

工业自动化生产线：用于监测生产线上的各种设备状态，如输送带的运行状态、机械臂的位置限位、阀门的开闭状态等，为生产线的自动化控制提供基础信号。

电力系统：监测电力系统中的开关状态、继电器动作情况等，实现对电力设备的远程监控和故障诊断。

交通运输：在交通信号控制、铁路道岔控制等领域，采集相关的数字信号，实现交通设备的自动化控制和管理。

智能建筑：监控建筑物内的门禁系统状态、消防设备的报警信号、照明系统的开关状态等，实现建筑设备的智能化管理和监控。

实验室测试设备：在实验设备中，采集各种实验仪器的数字输出信号，如测试仪器的状态信号、实验数据的触发信号等，实现实验过程的自动化控制和数据采集。
