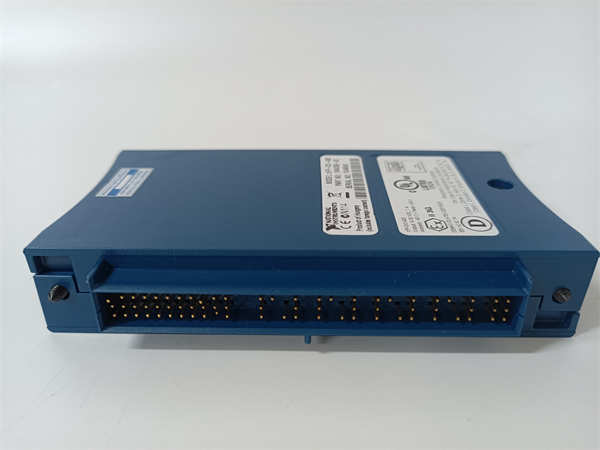

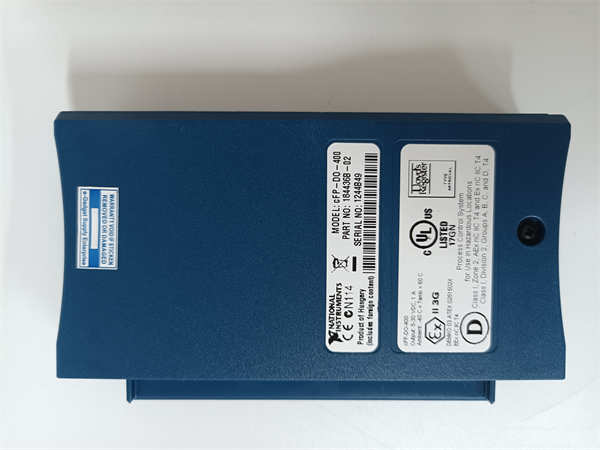

CFP-DO-400 NI Compact FieldPoint源极数字输出模块

CFP-DO-400 NI Compact FieldPoint源极数字输出模块的介绍：

产品说明

CFP-DO-400是NI公司为Compact FieldPoint系统设计的源极数字输出模块，可将Compact FieldPoint系统的数字信号输出到外部设备，以控制外部设备的运行状态，如控制指示灯的亮灭、继电器的吸合与释放等。

产品参数

通道数：8通道

输出电压范围：5-30VDC

输出电流：每通道高达2A，每个模块9A

输出阻抗：0.3欧姆

隔离特性：2300Vrms的击穿隔离，无通道间隔离

更新速率：20KHz

输出延迟：开启时20µs，关闭时50µs

工作温度范围：-40至70°C

指示灯：每个通道有LED，指示通道的开/关状态

产品规格

电气规格：满足工业电磁兼容性标准，抗干扰能力强，确保信号输出稳定、准确。

机械规格：尺寸与Compact FieldPoint系统的其他模块和背板相适配，便于安装和集成。

防护规格：具备一定的防尘、防潮、防振能力，适应恶劣工业环境。

系列

属于NI的Compact FieldPoint系列中的数字输出模块系列。

特征

即插即用：支持HotPnP操作，可自动被系统检测和识别，简化安装与配置。

多通道输出：8个数字输出通道，可同时控制多个外部设备，提高控制效率。

状态指示清晰：每个通道配有LED指示灯，可直观查看通道输出状态。

高隔离性能：具有2300Vrms的击穿隔离，保护系统免受高压损害。

宽电压输出：输出电压范围为5-30VDC，可适应多种外部设备的电压需求。

作用

控制外部设备：将数字信号转换为适合外部设备的控制信号，驱动指示灯、继电器、CMOS和TTL设备等的工作。

实现逻辑控制：与其他模块配合，根据系统的逻辑判断输出相应的数字信号，实现对复杂工业过程的逻辑控制。

电气隔离：将Compact FieldPoint系统与外部设备隔离开，防止外部干扰信号进入系统，提高系统稳定性和可靠性。

用途

用于在自动化控制系统中实现数字信号的输出控制，为外部设备提供驱动信号，实现对设备的开关控制、状态切换等操作。

应用领域

工业自动化：在生产线上控制电机的启停、阀门的开闭、输送带的运行等设备的工作状态。

电力系统：控制电力系统中的开关、接触器等设备，实现对电力传输和分配的控制。

交通运输：用于交通信号灯的控制、道岔的切换、车辆电子设备的控制等。

智能建筑：控制照明系统的开关、空调系统的启停、安防设备的布防与撤防等。

汽车电子：控制汽车的灯光、雨刮器、车窗升降、门锁等电子设备的工作。
