基于Infineon ICE5QR2270AZ 12W 高效率Standby PC 电源解决方案

Infineon 推出第五代准谐振CoolSET™ PWM电源控制芯片与内建高压 CoolMOS™P7 MOSFET combo高整合度之待机电源产品，产品内建不同Rds-on等级之MOSFET , 可满足不同输出瓦数的应用增加产品在设计上的灵活性与通用性 , 因ICE5QR2270AZ 本身具有高集成度之产品 , 简化周边回路设计降低 Layout空间 , 且符合能效DOE、CoC 规范 , 来达到低成本、体积小、稳健及安全产品设计。

►场景应用图

►产品实体图

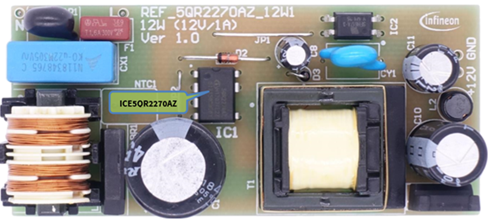

►展示板照片

►方案方块图

►核心技术优势

1. 输入电压 85~264Vac

2. 提供12V/12W之电源输出

3. 平均效率可达89%

4. 待机功耗可小于100mW @230Vac

5. 具有Brownout、输出过电压/电流、输出短路保护 ...等保护

►方案规格

1. 内建 700V CoolMOS™P7 MOSFET.

2. 新型准谐振操作和实现低EMI.

3. Active Burst Mode，具有可选的进入和退出待机功率.

4. Active Burst Mode可达到最低待机功率<100 mW.

5. 使用共源共栅配置实现快速启动.

6. 数字频率降低可提高整体系统效率

7. 具有输入过电压和Brown out 保护机制.
