基于Navitas NV6252+TI UCC28780 的TPYE C PD充电器方案

此设计为30W 小型化壁式Type C PD 充电器，使用TI UCC28780 搭配Navitas NV6252来实现小型化需求，UCC28780是一款高频有源箝位反激式控制器(ACF)，工作频率可达1MHz，可操作在零电压开关（ZVS）且能在宽电压工作范围内实现，具有先进的自动调谐技术，自适应死区时间优化和可变开关频率控制律。使用自适应多模控制可根据输入和输出条件改变操作，可在降低可听噪声的同时实现高效率。

NV6252为Navitas推出的一款非对称半桥GanFet适用于ACF架构，内含Gate drive可降低在高频操作时带来的杂讯影响，与Si MOSFET相比具有的优势，包括超低输入和输出电容，零反向恢复，降低开关损耗多。 这些优势可实现密集且高效的拓扑结构。

►场景应用图

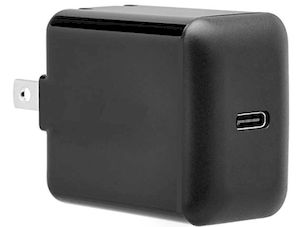

►产品实体图

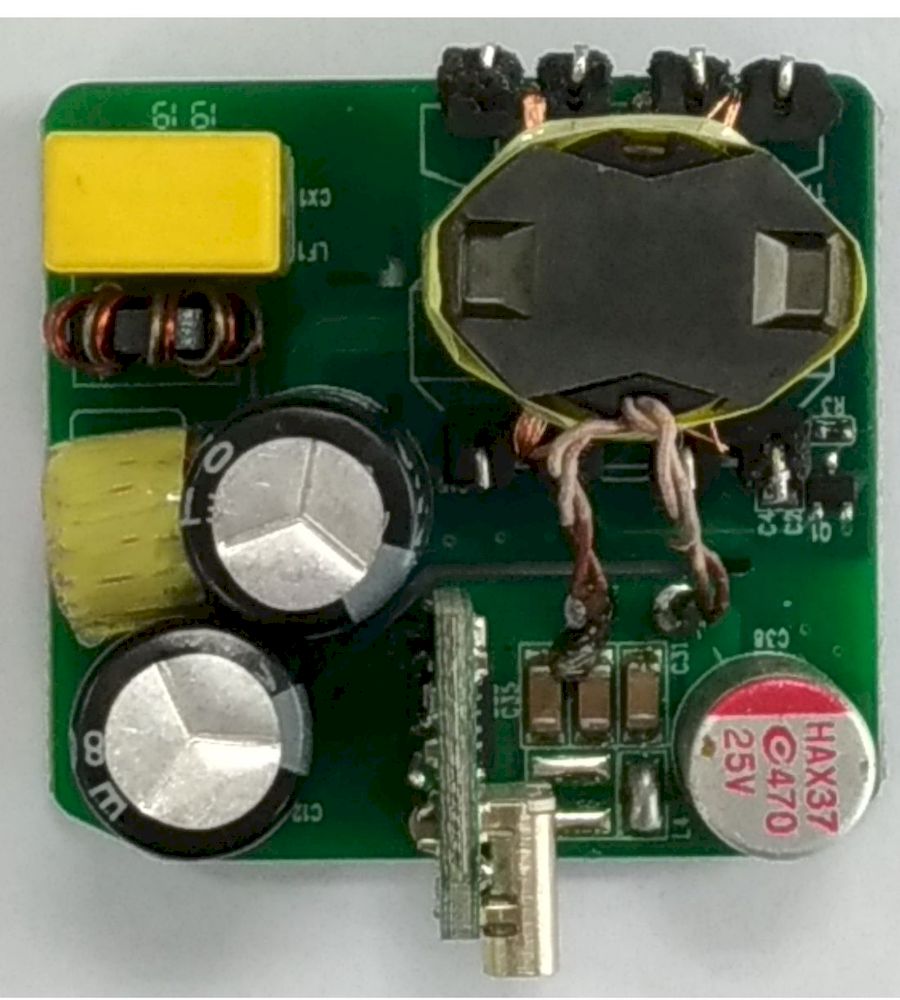

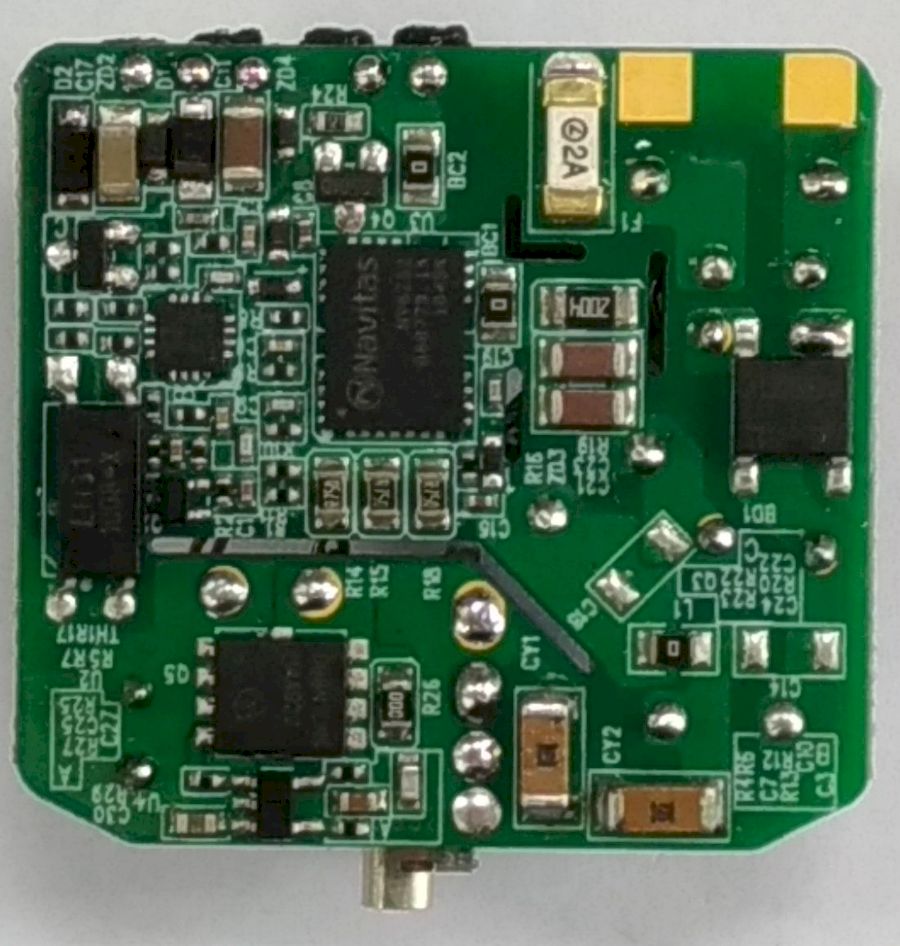

►展示板照片

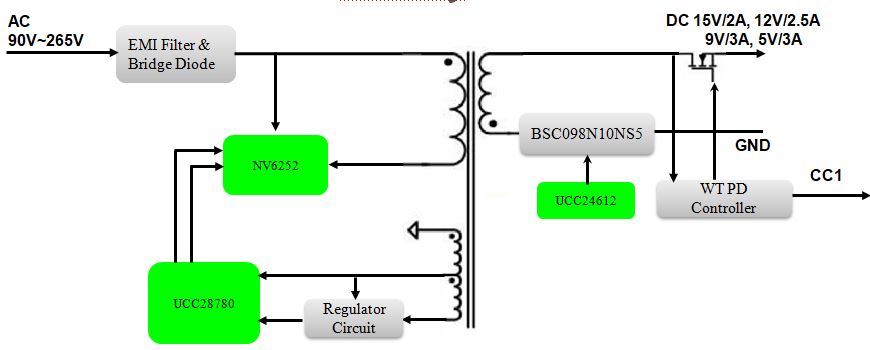

►方案方块图

►核心技术优势

1. 可操作在ZVS，操作频率高达1MHz，利于小型化

2. 5V功耗<75mW>91.5%

3. 22.42 W/in.

►方案规格

1. Input Voltage:90Vac~264Vac

2. Output: 15V/2A, 12V/2.5A, 9V/3A, 5V/3A

3. Protect: OVP,OPP,OTP

4. Operate Freqency:200KHz~360KHz
