使用555定时器IC的玩具风琴

你是否曾尝试设计一个能产生声音的电路？这里是能产生五个音调的电路。这是一个带有555定时器的简单玩具钢琴电路。我们也可以把这个电路当作机关枪使用。

玩具琴电路原理：

这个电路的主要核心是555定时器IC。555定时器是在星形多谐振荡器模式下工作的。在 astable multivibrator模式下，该电路产生精确的自由运行波形，可以进行调整。

该电路由六个串联的1 kohm电阻组成。电路中连接有六个按钮。当一个按钮被按下时，它产生一个音。同样地，六个按钮产生六个不同的音调。这意味着，它只是作为一个玩具钢琴工作。当从右边开始的第一个按钮被按下时，会产生高亢的音调。当最后一个按钮被按下时，它发出低沉的音调。这是因为连接到按钮的电阻。在第六针上获得的低阈值保持电压减缓了扬声器上10微法拉电容的充放电。随着电阻值的增加，阈值针脚的电压下降，低频通过扬声器。

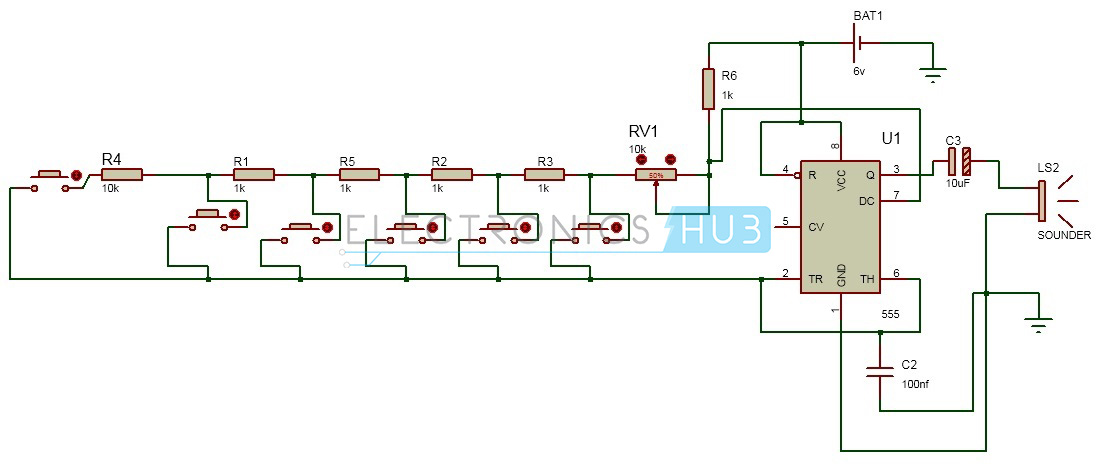

玩具钢琴电路图：

玩具风琴的电路图

电路元件：

555定时器IC

6个电阻 - R1至R6。

电位器 - RV1

电容 - C1和C2

容量为8欧姆的扬声器。

玩具钢琴电路设计：

555集成电路是一个能产生频率的定时器集成电路。555定时器IC是以星形多频振荡器模式工作的。电源电压VCC为6V。六个1k电阻串联在一起。第二和第六个引脚被短路，以便在每个定时周期后重新触发555定时器IC。这两个引脚通过一个电容接地。第四个引脚是复位引脚，它与第八个引脚即VCC短路，以避免突然复位。第七个引脚是放电引脚。它通过一个可变电阻与串联电阻相连。输出来自第三个引脚。获得的频率通过一个10微法拉电容应用于8欧姆的扬声器。

如何操作玩具钢琴？

最初给电路供电。现在从右边开始按第一个按钮。它产生一个高音调的音。现在按第二个按钮，它的音调比第一个按钮略低。现在再按下一个按钮。同样地，按下所有的按钮，以便听出它们产生的音调。这与钢琴产生的音调相似。每次只能按一个按钮。

玩具风琴电路的应用：

它可以通过改变电阻值来产生不同类型的音调和声音。

我们可以把它作为一个最好的生日礼物送给孩子。

我们还可以通过改变电阻和电容的值，把这个电路用作机关枪。
