大联大诠鼎集团基于立锜的高/低压侧双向电流和功率监测方案

2023年5月11日，致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布，其旗下诠鼎推出基于立锜科技（Richtek）RT6056/RTQ6056（工业级）的高/低压侧双向电流和功率监测方案。

图示1-大联大诠鼎基于立锜科技产品的高/低压侧双向电流和功率监测方案的展示板图

随着“双碳”目标以及相关实施方案的逐步推进，越来越多的企业向低碳发展转型。在使用通信产品为用户提供在线服务时，企业需要用到大量的数据中心和服务器等设施。这些设施的能源消耗和运行效率直接影响着企业的碳排放水平，因此对碳排放量数据的收集与监测便成为了企业制定减排计划的首要步骤。为此，大联大诠鼎基于Richtek RT6056/RTQ6056推出了高/低压侧双向电流和功率监测方案，其能够对通信产品功率变化进行监测，并将相关数据提供给企业。

本方案采用RT6056/RTQ6056是一款高精度电流检测监控器，其采用小型MSOP-10封装，配备I²C和SMBus接口，可通过内置的高精度ADC模数转换器对电流流过电阻时产生的电压差和总线电压进行检测并转换为电流和功率数据，向系统提供完整的负载信息。并且在过流、过压和过功率情况时，RT6056/RTQ6056能够向主机发出警告，提供具有开漏输出和全面保护的警报功能。

RT6056/RTQ6056可以在-40℃~125℃的环境温度范围内工作，工作输入电压为2.7V~5.5V，可以检测0V~36V共模总线电压上的电流。另外，它还具有可编程校准、可调转换时间和平均值计算的功能，能给设计提供更大的灵活性。

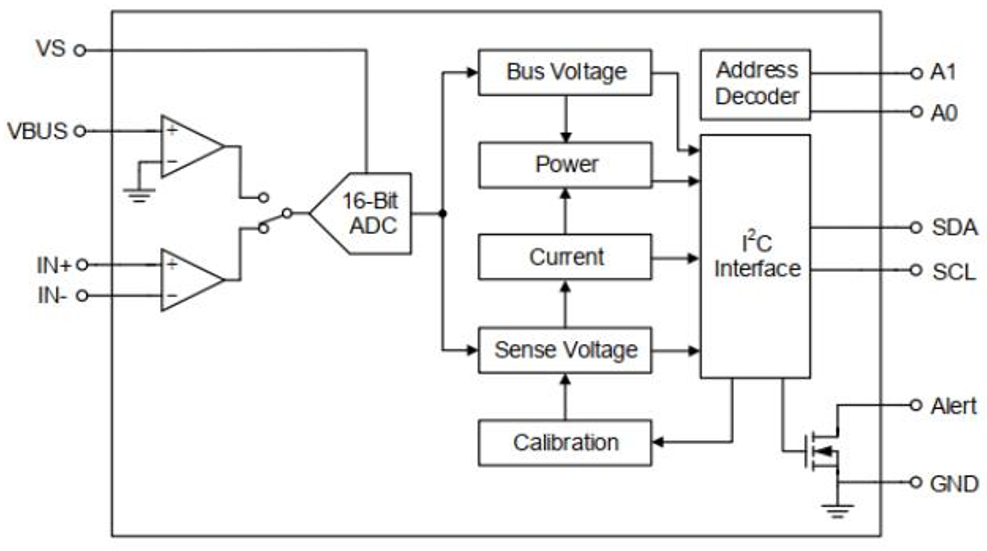

图示2-大联大诠鼎基于立锜科技产品的高/低压侧双向电流和功率监测方案的方块图

得益于高精度电流检测性能，此高/低压侧双向电流和功率监测方案有利于助力企业监测并采取有效措施来减少通信产品的碳排放量，从而降低企业在环保和可持续发展的负面影响，在碳交易市场获得更有利的结果。

核心技术优势：

关键特性

Ÿ I²C/SMBUS相容界面；

Ÿ 容许在高侧或低侧实施的双向电流检测；

Ÿ 工作电压范围：2.7V~5.5V；

Ÿ 共模电压范围：0V~36V；

Ÿ 高精度放大器，增益误差最大0.12%；

Ÿ 低偏置电压，最大10μV；

Ÿ 上报电流、电压和功耗；

Ÿ 报警阀值可程控；

Ÿ 过流、过压、功率过大报警。

方案规格：

Ÿ 输入电压：2.7V~5.5V；

Ÿ 输出通道：1；

Ÿ Voffset（typ）：0.0025mV；

Ÿ CMRR（typ）：140dB；

Ÿ 包装：MSOP-10。
