使用NE555的PWM LED调光器

项目简介

在这个项目中，我们将看到一个使用555定时器IC的基于PWM的LED调光器。这个电路的主要原理是在可靠的555定时器IC的帮助下产生一个脉冲宽度调制的PWM信号，并改变输送到LED的功率，从而达到LED调光的效果。

脉冲宽度调制（PWM）在控制许多电路方面起着重要作用。如果你想控制电机的速度，PWM起着关键作用。在这里，在我们的项目中，PWM技术被用来对LED进行调光。

使用PWM技术，提供给设备的功率是不同的，因此，如果我们可以控制信号的脉冲宽度，我们可以很容易地控制设备，如使一个简单的直流电动机缓慢或快速旋转，或调亮LED的强度。

使用555的LED调光器的方框图

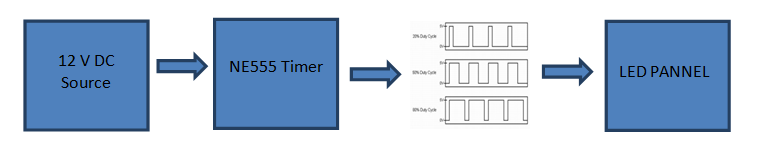

下面的图片描述了使用555定时器IC的基于PWM的LED调光器的框图。

一个12V的直流电源被用来为整个电路供电，包括555定时器IC和LEDs。在一些无源元件的帮助下，555定时器被用来产生一个PWM信号。

然后，生成的PWM信号被应用到一堆LED上，根据PWM信号的占空比，LED的强度可高可低。

关于555定时器IC的简要说明

555定时器是一种8引脚的集成电路，采用双列直插式封装，最初由Signetics开发。它是最受欢迎的集成电路之一，被用于各种应用，如定时器、振荡器和脉冲生成。

555定时器IC的引脚图显示在下面的图片中。第8个引脚是VCC引脚，用于给IC提供主电源电压。工作电压可以从3V到15V不等。引脚2、6和7是触发、阈值和放电引脚。

引脚4是复位引脚，用于复位整个IC。它是一个有效的低电平引脚。IC的输出可以从输出引脚，即3号引脚获得。引脚5是控制引脚。

555定时器IC可以在三种不同的工作模式下工作： 稳态、单稳态和双稳态操作。它有一些特点，如从微秒到小时的计时，可调节的占空比和在各种电压水平下工作的能力等。它有广泛的应用，如灯调光器、电机控制、操纵杆等。

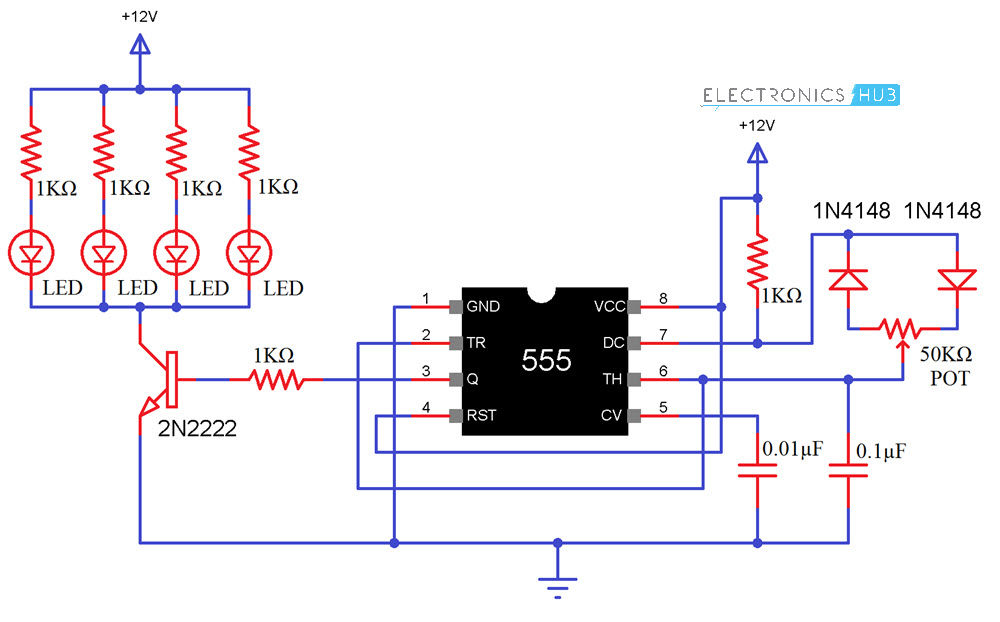

使用555的PWM LED调光器的电路图

所需元件

555定时器IC

1KΩ电阻 x 6

红色LED x 4

2N2222 NPN晶体管

0.1μF电容

0.01μF电容

50KΩ 电位器

1N4148二极管

12V电源

迷你面包板

电路设计

12V的直流电源被提供给VCC引脚作为555定时器的工作电压。复位引脚也直接连接到12V，如电路图中所示。为了复位集成电路，在电路工作时出现错误的情况下，将RESET引脚连接到GND，然后再将其连接到12V。

5号引脚或电压控制引脚在此应用中不使用。因此，在第5脚和GND之间连接了一个0.01μF的去耦电容。

触发针脚（针脚2）和阈值针脚（针脚6）被短路，POT的Wiper端子连接在这里。另外，一个0.1μF的电容被连接在第6针（或第2针）和GND之间。

现在，POT的一个终端与一个二极管（最好是1N4148）的阳极相连，而POT的另一个终端则与另一个二极管的阴极相连。

这两个二极管的另一端连接到放电针，即第7针。另外，一个1KΩ的电阻被连接在第7针和VCC之间。

OUT引脚通过晶体管连接到LED面板。

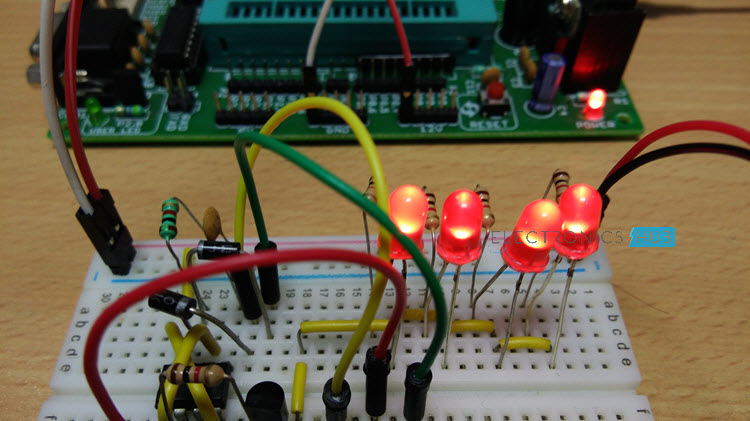

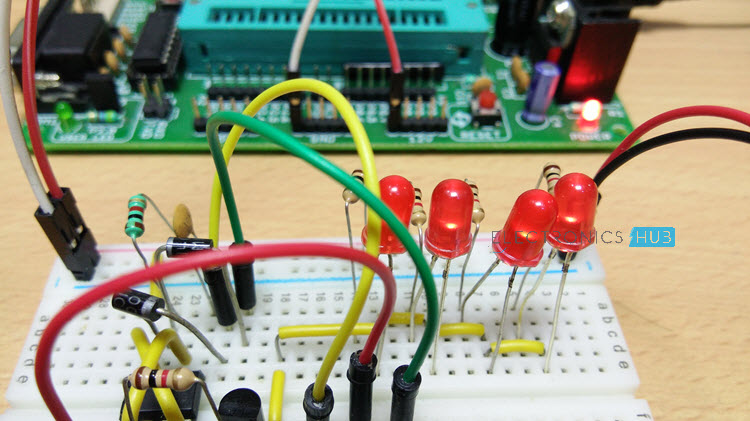

使用555的PWM LED调光器的工作

在这个项目中，555定时器是以可控多晶振荡器模式运行的。1KΩ的电阻，50KΩ的POT和0.1μF的电容连接到引脚2、6和7，将发挥重要作用。

根据电容器的充电和放电时间，在555定时器IC的OUT引脚即3号引脚产生一个PWM信号。555的输出，即第3脚，通过NPN晶体管（这里使用2N2222）和一个1KΩ的电阻连接到LED面板。

1KΩ的电阻用于限制晶体管的基极电流，晶体管被用作放大器，以限制或提高给LED面板的电流。
