Vishay推出额定电流高达7A的新款60V、100V和150V TMBS整流器

美国 宾夕法尼亚 MALVERN、中国 上海 — 2023年7月6日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代号：VSH）宣布，推出五款新系列60 V、100 V和150 V表面贴装沟槽式MOS势垒肖特基（TMBS^®）整流器---VxNL63、VxNM63、VxN103、VxNM103和VxNM153，这些器件采用薄型易于吸附焊锡的侧边焊盘DFN3820A封装。VxNL63、VxNM63、VxN103、VxNM103和VxNM153额定电流7 A，达到业界先进水平，电流密度比传统SMA（DO-214AC）封装器件高50 %，比SMF（DO-219AB）封装器件高12 %，为商业、工业、能源和车载应用提供节省空间的高效解决方案，每种产品都有汽车级AEC-Q101认证版本。

日前发布的Vishay General Semiconductor整流器首度采用Vishay新型Power DFN系列DFN3820A封装，占位面积3.8mm x 2.0 mm，典型厚度仅为0.88 mm，可以更加有效地利用PCB空间。与传统SMB （DO-214AA）、传统SMA（DO-0214AC）和 SOD128封装相比，封装尺寸分别减小60 %、44 %、35 %。同时，器件经过优化的铜材设计和先进的芯片贴装技术可实现优异热性能，并可在更高额定电流下运行。整流器额定电流等于或高于SMA（DO-214AC）、SMB（DO-214AA）和SOD128封装器件。

器件适用于低压高频逆变器、DC/DC转换器、续流二极管、缓冲电路、极性保护、反向电流阻断和LED背光。典型车载应用包括电动车（EV）和混合动力汽车（HEC）气囊、电机和燃油泵电控系统；高级驾驶辅助系统（ADAS）、激光雷达、摄像头系统；以及48V电源系统、充电器、电池管理系统（BMS）。此外，整流器可提高发电、配电和储电；工业自动化设备和工具；消费电子和电器；笔记本电脑和台式机；以及通信设备的性能。

VxNL63、VxNM63、VxN103、VxNM103和VxNM153工作温度达+175 °C，同时正向压降低至0.45V，达到业界先进水平，有助于降低功耗，提高效率。易于吸附焊锡的侧边焊盘DFN3820A封装方便焊点自动光学检查（AOI），不必进行X光检查。整流器非常适合自动拾放贴片加工，潮湿灵敏度等级（MSL）达到J-STD-020标准1级，LF最大峰值为260 °C。器件符合RoHS标准，无卤素，亚光镀锡引脚满足JESD 201标准2级锡须测试要求。

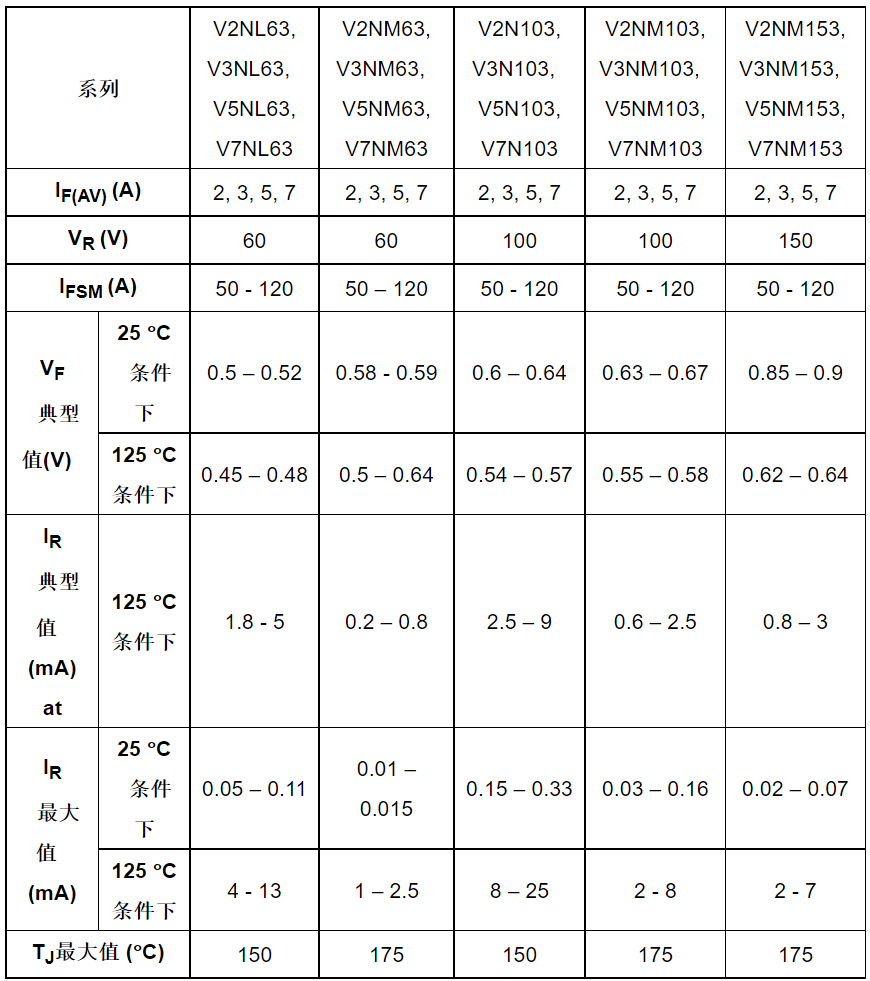

器件规格表：

注：基础版P/N-M3为商用级，基础版P/NHM3为AEC-Q101认证汽车级

新型DFN3820A封装TMBS整流器现可提供样品并已实现量产，供货周期为12周。
