基于Infineon ICE5GSAG 60W高效率standby电源解决方案

Infineon推出定频PWM电源控制芯片适合应用在返驰式架构下之待机电源产品，产品本身可搭配不同Rds-on等级之MOSFET来作应用，可满足不同输出瓦数的设计并增加产品在设计上的灵活性与通用性。ICE5GSAG内建有各式保护功能，因此可减少周遭电路元件数量，且其可操作在高频模式下，可大幅度缩小磁性元件体积，借此达到高效率、降低成本与减小体积之待机电源产品设计之目的。并符合美国能源效率法规DOE与欧盟CoC能源协议规范。

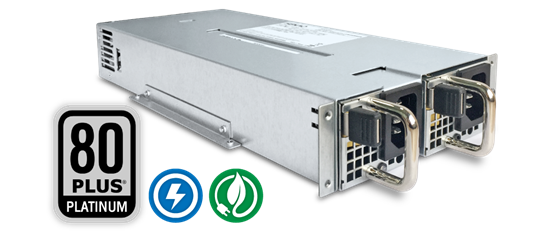

►场景应用图

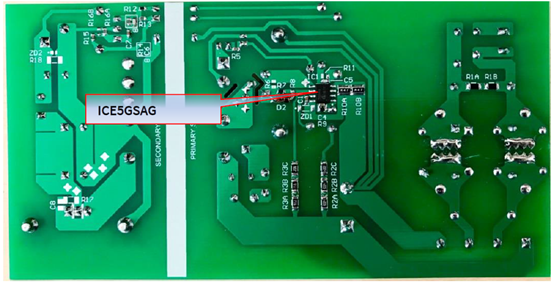

►产品实体图

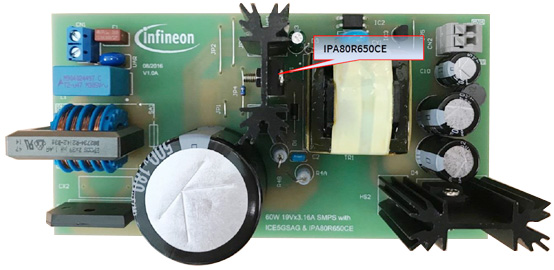

►展示板照片

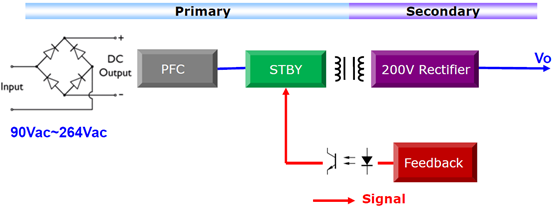

►方案方块图

►核心技术优势

1.提供高效率standby电源应用

2.平均效率可达87.41% @230Vac与86.85% @115Vac

3.待机功耗可小于100mW @230Vac

4.具有brownout/输入过电压/过电流/过温度/输出短路保护/CS短路保护/Vcc短路保护各式保护功能

►方案规格

1. ICE5GSAG为125KHz定频设计，可满足缩小体积与提高功率密度之需求

2.具有二段式可调整active burst mode进出点之功能

3.内建Line OVP功能，可避免过高输入电压造成其它元件损坏

3.具有jitter功能可大幅减少EMI影响

4.在起动时会自动检测Vcc pin是否短路，避免IC操作异常
