东芝推出用于直流无刷电机驱动的600V小型智能功率器件

东芝电子元件及存储装置株式会社（“东芝”）近日宣布，推出两款600V小型智能功率器件（IPD）---“TPD4163F”和“TPD4164F”，可用于空调、空气净化器和泵等直流无刷电机驱动应用。“TPD4163F”和“TPD4164F”的输出电流（DC）额定值分别为1A和2A，于今日开始支持批量出货。

这两款新产品均采用表面贴装型HSSOP31封装，与东芝之前的产品相比，表贴面积减小了约63%^[1]---这不仅缩小了电机驱动电路板的尺寸，同时也降低了电机高度。

考虑到在供电不稳定的地区，供电电压可能波动较大，因此该新产品还将电压从东芝之前产品[1]的500V提升到600V，提高了可靠性。

即日起用户可访问东芝官网获取“无感直流无刷电机驱动电路参考设计”，其使用了新产品TPD4164F，以及带有矢量控制引擎的TMPM374FWUG微控制器的相关功能。

未来，东芝将继续扩大自身的节能电机控制产品线，提供各种封装和改进的器件特性，为提高设计灵活性以及实现碳中和目标做出贡献。

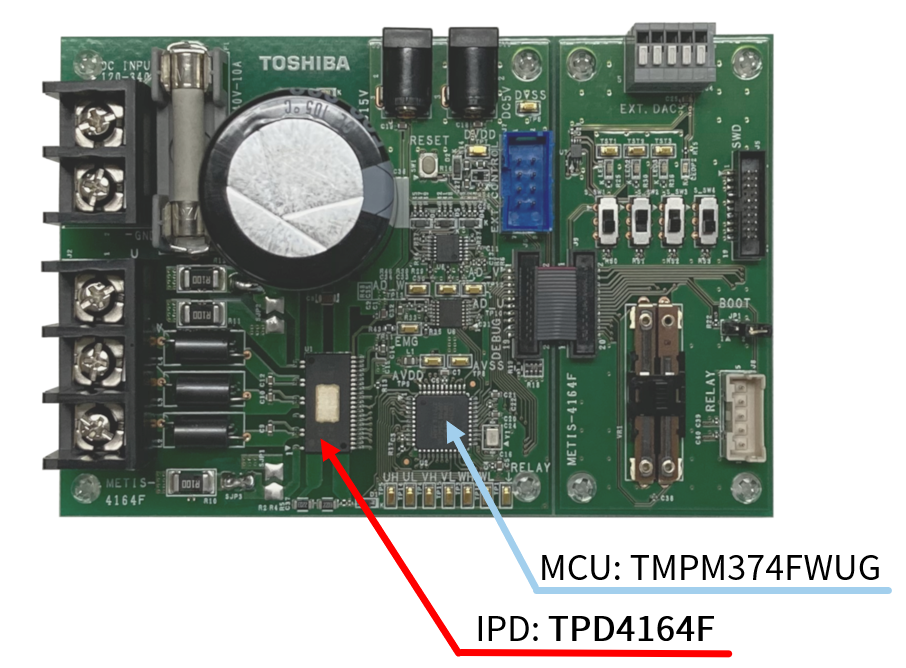

无感BLDC电机控制电路参考设计

采用TPD4164F的无感BLDC电机控制电路

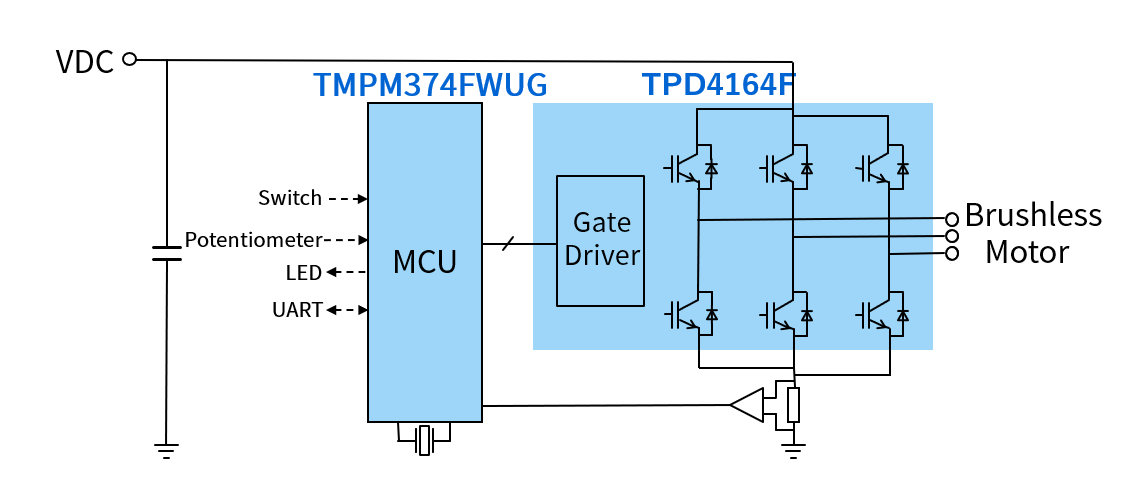

简易方框图

■ 应用

适用于家用电器的直流无刷电机

- 风扇电机（空调、空气净化器、通风扇、吊扇等）

- 泵

■ 特性

- 小型化封装：

表面贴装型HSSOP31：17.5mm×11.93mm（典型值），厚度＝2.2mm（最大值）

- 高额定供电电压，确保电源电压波动时的运行余量：VBB＝600V

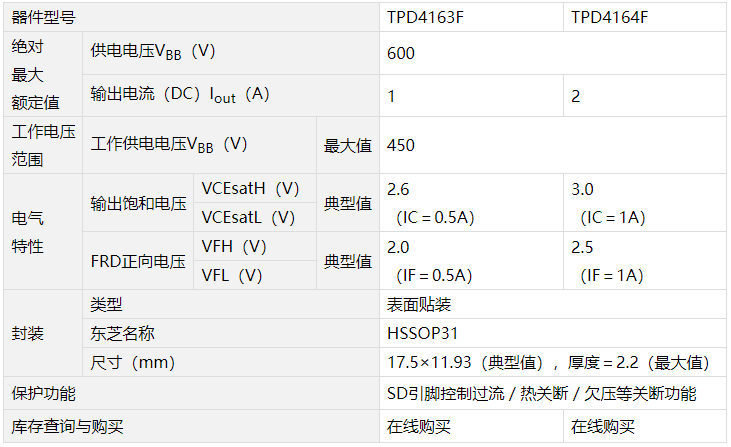

■ 主要规格

（除非另有说明，Ta＝25℃）

注：

[1] DIP26封装产品（停产产品）：TPD4123K、TPD4123AK、TPD4144K、TPD4144AK、TPD4135K和TPD4135AK
