TDK推出TVS二极管样品套件

TDK株式会社新近推出一款样品套件 (B74999T9999M099)。套件中包括十种不同类型的超紧凑TVS二极管，其中有五种属于通用型GP系列，广泛用于为智能手机、平板电脑、笔记本电脑、可穿戴设备和网络组件等应用提供过电压保护；另外五种则属于高速ULC系列，专为非常敏感的高速接口（如USB-C、Thunderbolt、HDMI、Display Port、MIPI、FireWire、DVI、S-ATA或SWP/NFC）而调校。所有过电压保护二极管均可提供超紧凑的封装，包括WL-CSP01005 (400 x 200μm) 和WL-CSP0201 (600 x 300μm)。

这些二极管具有宽泛的钳位电压范围（3.8V 至 27V），低漏电流和快速响应等特点，能可靠地保护各种应用免受静电放电的影响。凭借100µm或150µm的超低剖面外形尺寸，这些二极管成为保护智能手机、无线耳机、智能手表及其他空间狭小的许多便携式应用免受静电放电影响的绝佳解决方案。其超低电容（低至0.18 pF）可满足高速接口应用的超高要求，能有效保证信号的完整性。

特性和应用

主要应用

● 为智能手机、平板电脑、笔记本电脑、可穿戴设备和网络设备提供ESD保护

● 为USB-C、Thunderbolt、HDMI、Display Port、MIPI、FireWire、DVI、S-ATA或SWP/NFC等高速接口提供ESD保护

主要特点和优势

● 低残压：≥3.8V@ ITLP= 8A

● 超低电容：低至0.18pF

● 紧凑型封装：WL-CSP01005和WL-CSP0201

● 超低剖面：100µm (01005)或150µm (0201)

● 超可靠的ESD接触放电电压抗性：高达25kV

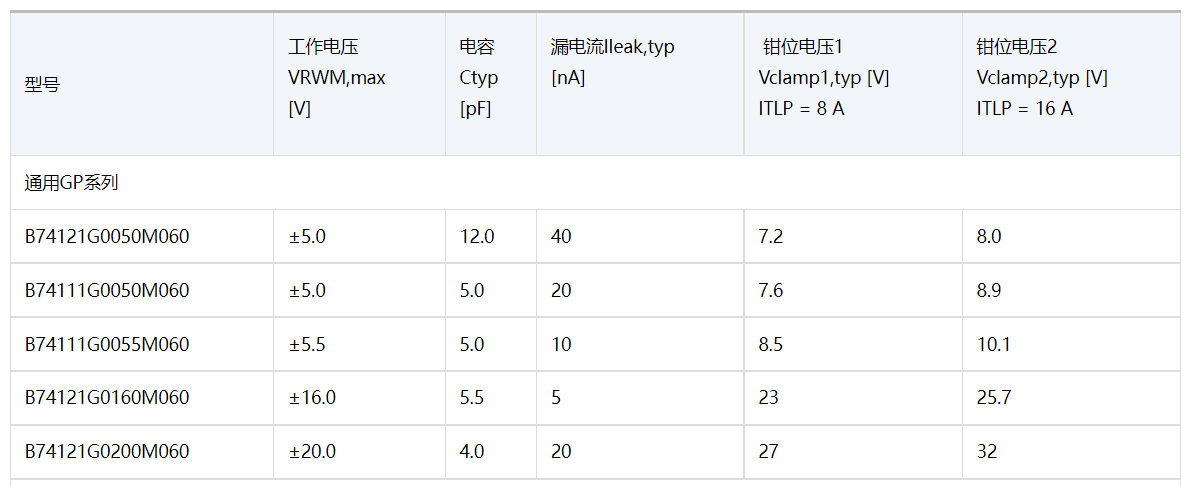

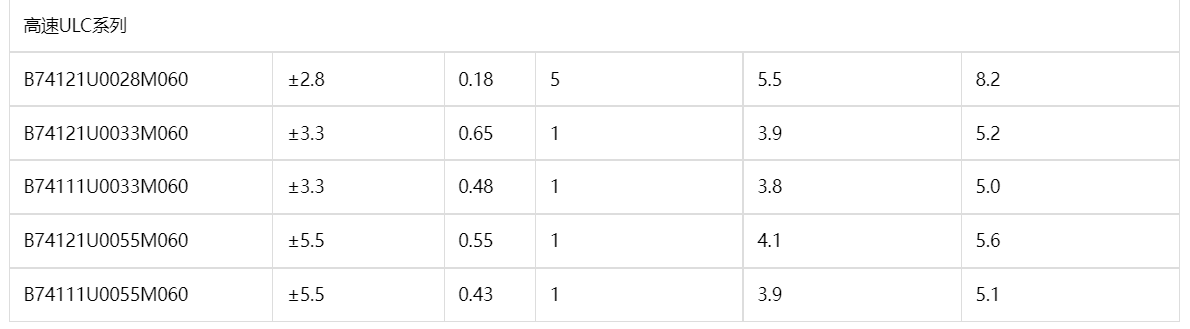

关键数据
