基于Microchip MCU的汽车流水转向灯方案

此方案的主要芯片选用汽车级MCU PIC16F15324-I/SLVAO，输出11个信道，每信道控制2颗LED，形成流水灯效果。LY E67F是OSRAM汽车级高亮LED，广泛应用于汽车转向灯，尾灯等应用。方案应用于汽车流水转向灯及汽车高位刹车灯。

1、流水灯的通断电时间需要根据闪光器的实际时间进行调整。

2、PCB 请根据实际产品尺寸来设计并考虑散热，主要发热元件：LED灯珠、68欧电阻、三极管。

3、正式生产时请将代码保护开启：#pragma config CP = ON 也可以直接在MCC中配置 CP 允许。

4、建议开启看门狗，主程序中增加 CLRWDT();

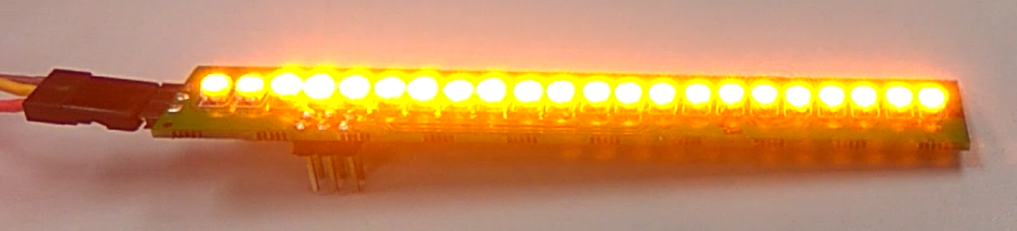

►场景应用图

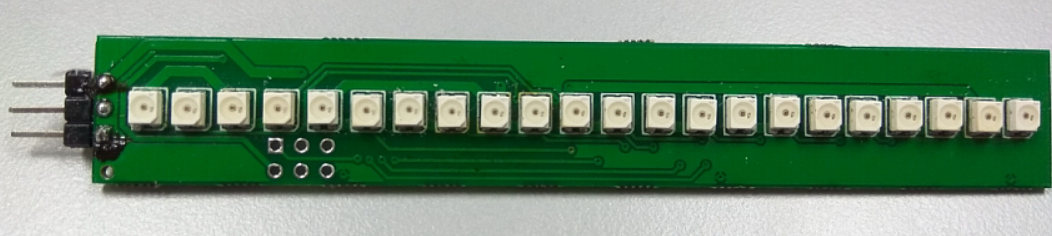

►产品实体图

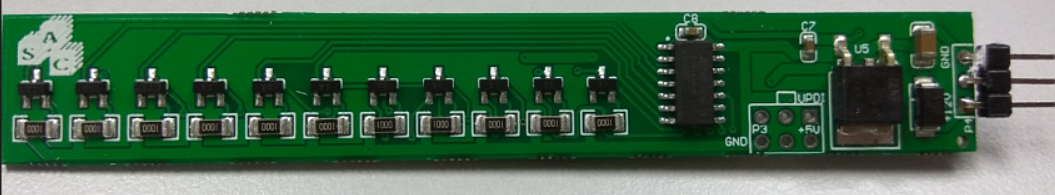

►展示板照片

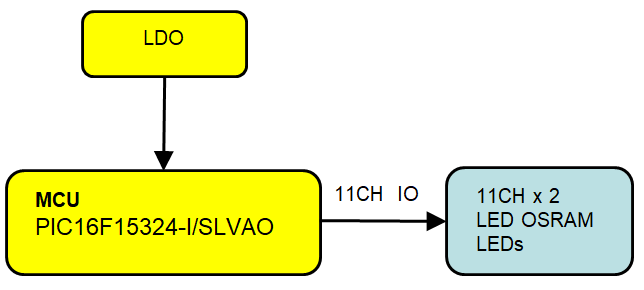

►方案方块图

►核心技术优势

1. 通道数多，流水效果更平滑细腻。 2. 高亮LED，显示效果好。 3. 用三极管恒流驱动方式，成本低。 4. 提供完整的参考设计，包括硬件原理图、PCB图、软件源代码(需要授权)。 5. 提供图形化的初始化代码生成工具，开发简单。

►方案规格

1. 工作电压：9~30V 2. 工作电流：0.55A(最大值) 3. LED数量：2*11=22颗
