意法半导体发射器和接收器评估板加快Qi无线充电器开发

意法半导体推出基于STWLC38和STWBC86芯片的无线充电发射器和接收器评估板，简化15W Qi无线充电器的开发。

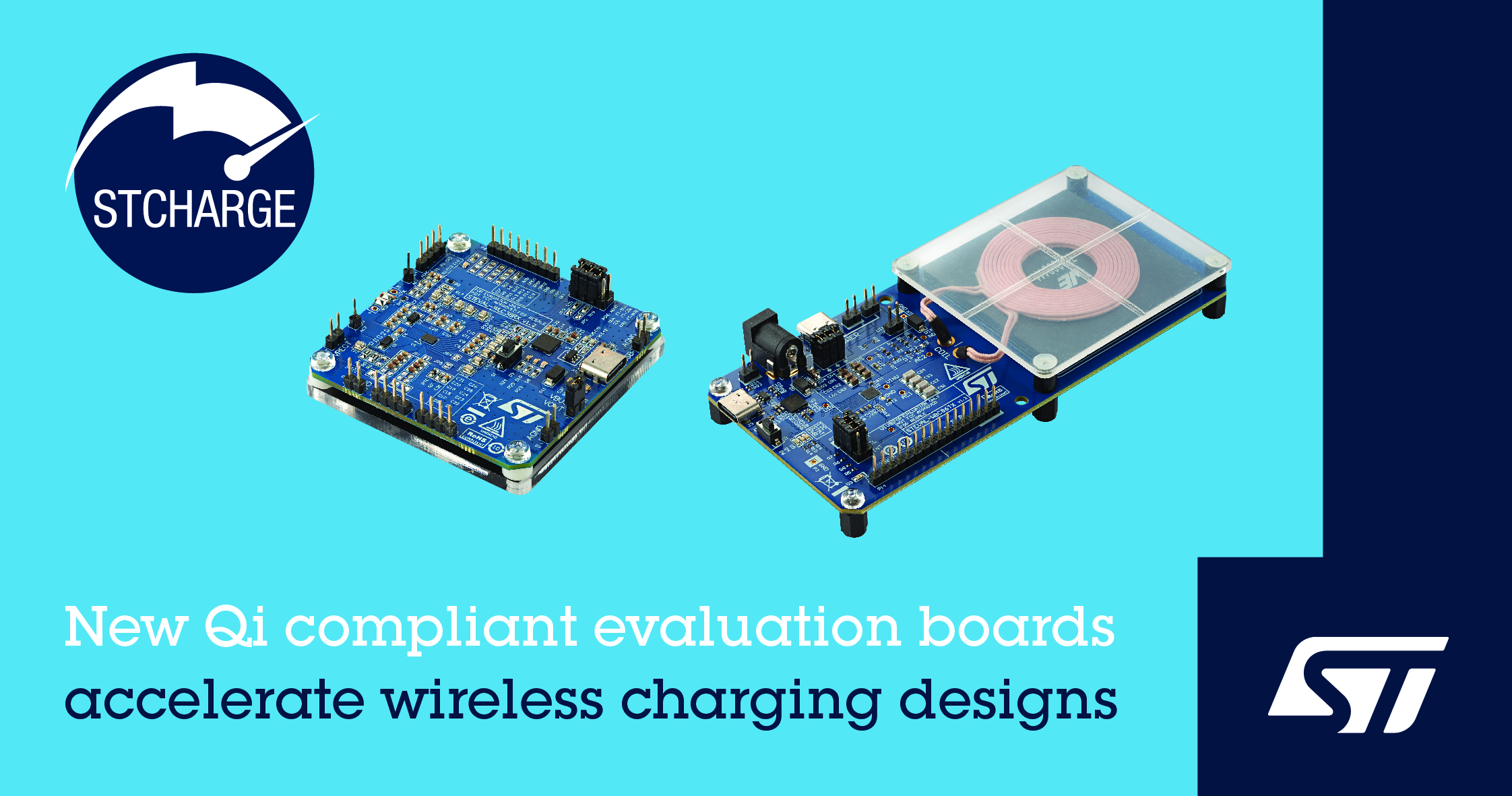

STEVAL-WLC38RX板搭载STWLC38 5W/15W接收器芯片，STEVAL-WBC86TX板搭载STWBC86 5W发射器芯片，有助于开发者快速开发测试无线充电器原型。两款板子都支持STSW-WPSTUDIO图形软件环境，协助充电器开发工作。

STWLC38接收器芯片支持Qi 1.3 Extended Power Profile (EPP)15W充电协议和Baseline Power Profile(BPP)5W充电协议。因此，这款接收器芯片还可以在无线充电器中用作5W发射器，并具有反向电能传输功能，进行设备给设备充电。这款芯片集成了同步整流器和低压差(LDO)线性稳压器，可将接收线圈的电能转换为4V-12V可调直流输出电压，电能传输效率达到85%。意法半导体的自适应整流器配置(ARC)模式使有效充电面积最大化，把接收器典型检测距离延长50%，并提高了设备空间定位自由度，以实现最高效的电能传输。

这款符合Qi 1.2.4 BPP协议的5W发射器芯片STWBC86集成了高能效、低阻抗全桥逆变器和驱动器，确保接收器芯片具有很低的耗散功率，最大限度地降低物料清单成本。通过调节所施加的PWM频率和占空比，这款芯片能够控制发射器线圈传输的电能。

两款芯片都支持宽压输入，简化与消费和工业产品的集成。每款芯片都用Arm® Cortex®-M0+数字内核动态管理充电功率，以实现最佳能效。片上集成非易失性存储器(NVM)可以承载高级功能，并通过固件更新升级充电协议。

两款芯片都采用微型芯片级封装，适合非常紧凑的应用。STWLC38无线充电接收器芯片采用2.12mm x 3.32mm WLCSP40封装，而STWBC86发射器则采用3.26mm x 3.67mm WLCSP72封装。两款芯片都内置热管理和电保护功能。

这两款评估板可以加快基于发射器和接收器芯片的解决方案的开发，适用于各种消费、医疗和工业应用，其中包括智能手机、平板电脑、智能手表、可穿戴设备、个人医疗设备、给药设备、便携式超声设备、牙刷、剃须刀、计算机外围设备、助听器、充电盒、电动工具和移动机器人。

STEVAL-WLC38RX接收器板和STEVAL-WBC86TX发射器板现在均可从意法半导体官网购买。
