通过二层技术，如何实现不同VLAN间通讯

01VLAN Switch简介

VLAN Switch功能包括：

• 添加外层VLAN Tag功能，即VLAN Switch stack-vlan功能。

• 在不同接口之间转换外层VLAN Tag，即VLAN Switch switch-vlan功能。

1.1 VLAN Switch stack-vlan

VLAN Switch stack-vlan功能与VLAN Stacking功能类似，也是一种针对用户不同VLAN封装外层VLAN Tag的二层技术。与VLAN Stacking功能的差异如表 1 所示。

表 1 VLAN Switch功能与VLAN Stacking功能差异表

1.2 VLAN Switch switch-vlan

VLAN Switch switch-vlan功能与VLAN Mapping功能类似，可以实现不同VLAN间的通信。与VLAN Mapping功能的差异如表 2 所示。

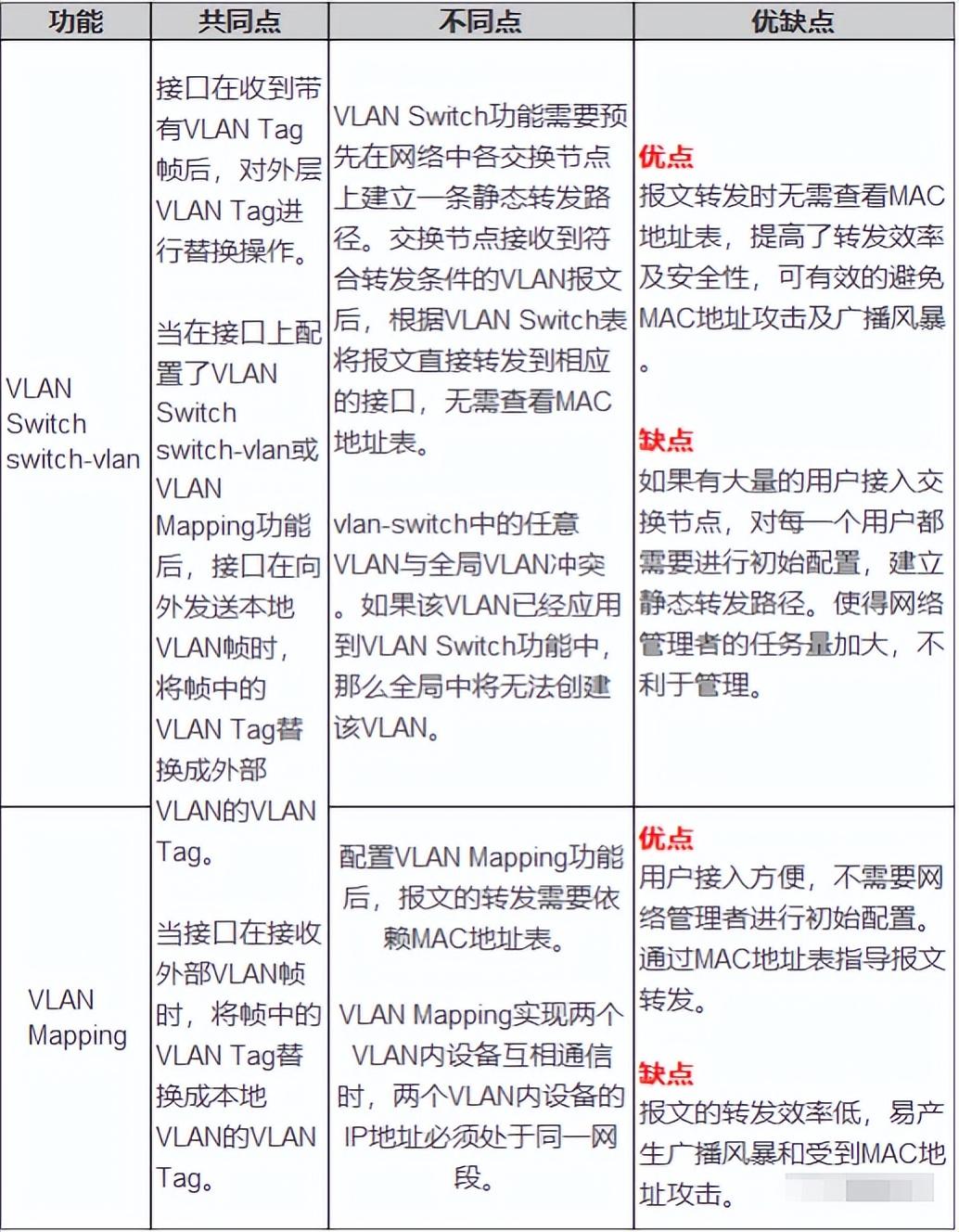

表 2 VLAN Switch功能与VLAN Mapping功能差异表

02VLAN Switch应用场景

如图 1 所示，PC1和PC2分别为VLAN 2和VLAN 3内的用户，要求PC1、PC2间互通。

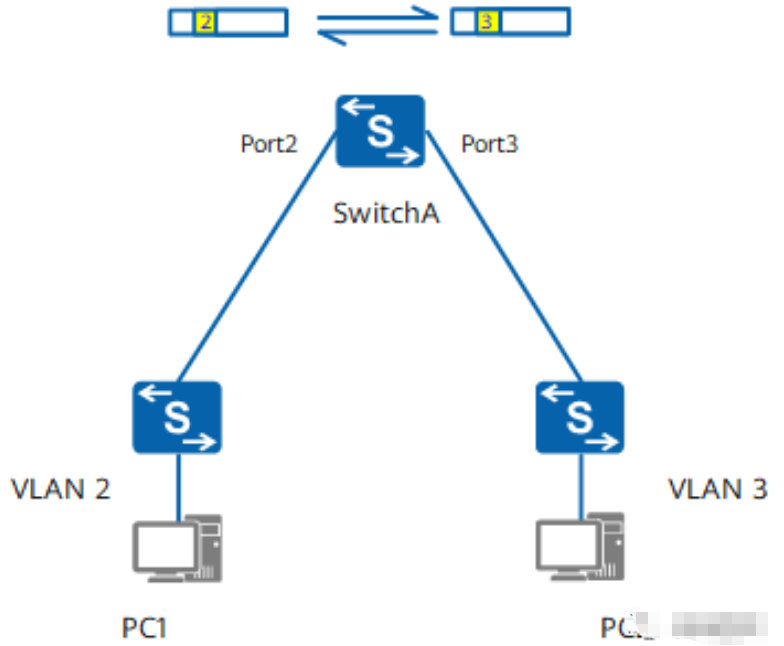

图 1 通过VLAN Switch实现VLAN间通信组网图

可在设备SwitchA上配置VLAN Switch的switch-vlan功能实现此场景下VLAN间的互通。配置后，用户报文按配置的指定路径转发，可以将port2上收到的VLAN2的报文转换为VLAN 3，并指定从port3发出；而port3上收到的VLAN 3的报文将转换为VLAN 2，并指定从port2发出。这样VLAN 2和VLAN 3就实现了互相通信。

如果SwitchA为三层交换机，也可通过VLANIF实现VLAN间的互通；但如果SwitchA为二层交换机，则只能通过VLAN Switch的switch-vlan功能实现VLAN间的互通。

03VLAN间通过VLAN Switch通信

3.1 组网需求

如图 2 所示，Switch的接口GE1/0/1、GE1/0/2分别与SwitchA、SwitchB上行口相连，SwitchA、SwitchB的下行接口分别加入VLAN10、VLAN20。要求VLAN10内的PC与VLAN20内的PC能够互相访问。

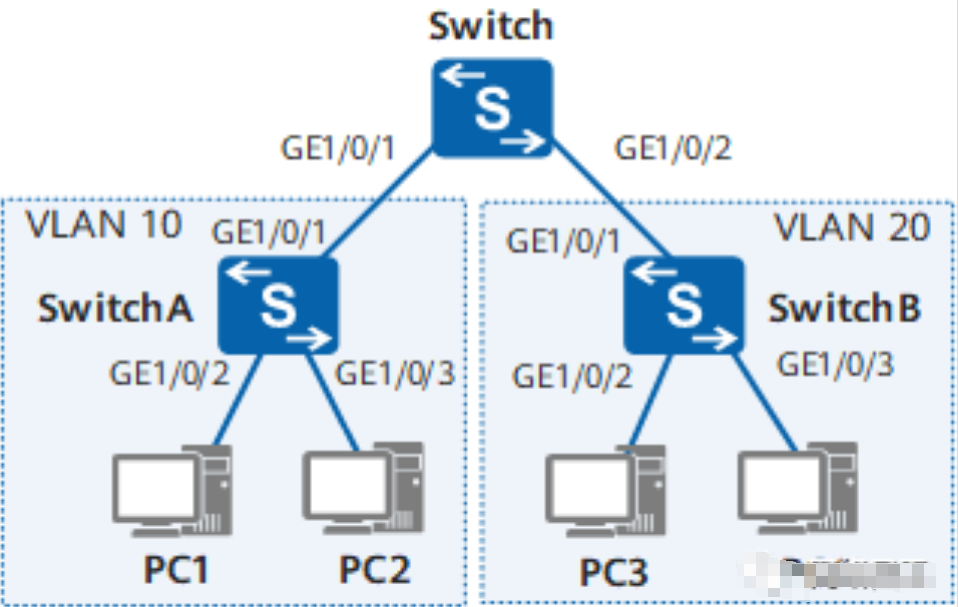

图 2 配置VLAN间通过VLAN Switch通信组网图

3.2 配置思路

采用如下的思路配置不同VLAN通过Switch互相通信：

• 配置SwitchA、SwitchB的相关接口加入VLAN。

• 配置Switch的VLAN Switch功能

VLAN10、VLAN20不能是Switch已经创建的全局VLAN，且接口GE1/0/1不能加入VLAN10，GE1/0/2不能加入VLAN20，否则无法配置VLAN Switch。

3.3 操作步骤

【1】在SwitchA上创建VLAN10，配置SwitchA的接口GE1/0/1以tagged方式加入VLAN10，GE1/0/2和GE1/0/3以Access方式加入VLAN10。SwitchB的配置与SwitchA类似，不再赘述。

system-view [HUAWEI]sysnameSwitchA [SwitchA]vlan10[SwitchA-vlan10]quit [SwitchA]interfacegigabitethernet1/0/1[SwitchA-GigabitEthernet1/0/1]portlink-typehybrid [SwitchA-GigabitEthernet1/0/1]porthybridtaggedvlan10[SwitchA-GigabitEthernet1/0/1]quit [SwitchA]interfacegigabitethernet1/0/2[SwitchA-GigabitEthernet1/0/2]portlink-typeaccess [SwitchA-GigabitEthernet1/0/2]portdefaultvlan10[SwitchA-GigabitEthernet1/0/2]quit [SwitchA]interfacegigabitethernet1/0/3[SwitchA-GigabitEthernet1/0/3]portlink-typeaccess [SwitchA-GigabitEthernet1/0/3]portdefaultvlan10[SwitchA-GigabitEthernet1/0/3]quit

【2】配置Switch

# 配置Switch的VLAN Switch功能

system-view [HUAWEI]sysnameSwitch [Switch]interfacegigabitethernet1/0/1[Switch-GigabitEthernet1/0/1]portlink-typehybrid [Switch-GigabitEthernet1/0/1]quit [Switch]interfacegigabitethernet1/0/2[Switch-GigabitEthernet1/0/2]portlink-typehybrid [Switch-GigabitEthernet1/0/2]quit [Switch]vlan-switchname1interfacegigabitethernet1/0/1vlan10interfacegigabitethernet1/0/2switch-vlan20

【3】检查配置结果

配置完成后，VLAN10内的PC与VLAN20的PC能够相互访问。

3.4 配置文件

SwitchA的配置文件。

#sysnameSwitchA#vlanbatch10#interfaceGigabitEthernet1/0/1 portlink-typehybrid porthybridtaggedvlan10#interfaceGigabitEthernet1/0/2 portlink-typeaccess portdefaultvlan10#interfaceGigabitEthernet1/0/3 portlink-typeaccess portdefaultvlan10#return

SwitchB的配置文件。

#sysnameSwitchB#vlanbatch20#interfaceGigabitEthernet1/0/1 portlink-typehybrid porthybridtaggedvlan20#interfaceGigabitEthernet1/0/2 portlink-typeaccess portdefaultvlan20#interfaceGigabitEthernet1/0/3 portlink-typeaccess portdefaultvlan20#return

Switch的配置文件。

#sysnameSwitch#vlan-switchname1interfaceGigabitEthernet1/0/1vlan10interfaceGigabitEthernet1/0/2switch-vlan20#interfaceGigabitEthernet1/0/1 portlink-typehybrid#interfaceGigabitEthernet1/0/2 portlink-typehybrid#return
