全波整流电路详细分析

我们为了提高这个电路的整流效率并且减少Uo的交流分量，常常采用改进的全波整流电路的办法。这个电路是由两个半波整流电路组合而成的，和半波整流电路相比的话，全波整流电路具有更高的电源利用率，相当于负半周期没有浪费。它能够输出更高而且更稳定的直流电压。但是，这种电路的缺点在于需要使用带有抽头的电源变压器，这会使变压器的结构变得相对复杂一些。

如上图，变压器T的次级线圈的匝数是为半波整流时次级线圈匝数的2倍，这个线圈被分为中心抽头L2和L3两部分。在上面这个电路中，我们继续使用的是两个整流二极管，标号分别是二极管VD和二极管VD2。当我们将负载RL接入U1的时候，L₂和L₃上分别产生了U2和U3两个大小相等、极性相反的交流电压。

下面具体分析：

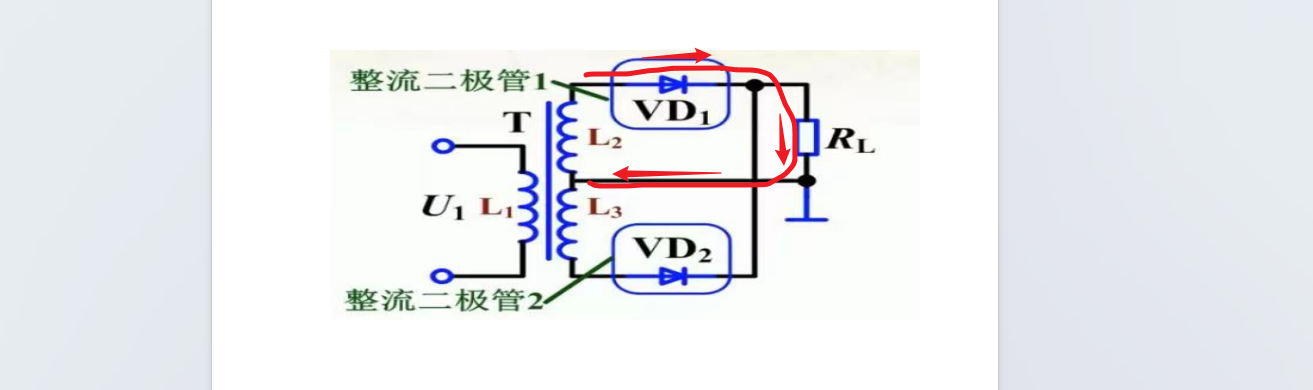

第一阶段分析：当U1处在正半周期的时候，次级线圈U2和U3都呈现出上正下负的状态。但是对于整流二极管VD1而言，U₂是正向电压，所以VD1导通。电流I1经过二极管VD1，流过电阻RL,形成回路，进而导致RL上的压降U也是上正下负的状态。但是对于整流二极管VD2来说，U3是反向电压，因此VD2是处于反向截止状态的，不会有电流流过。

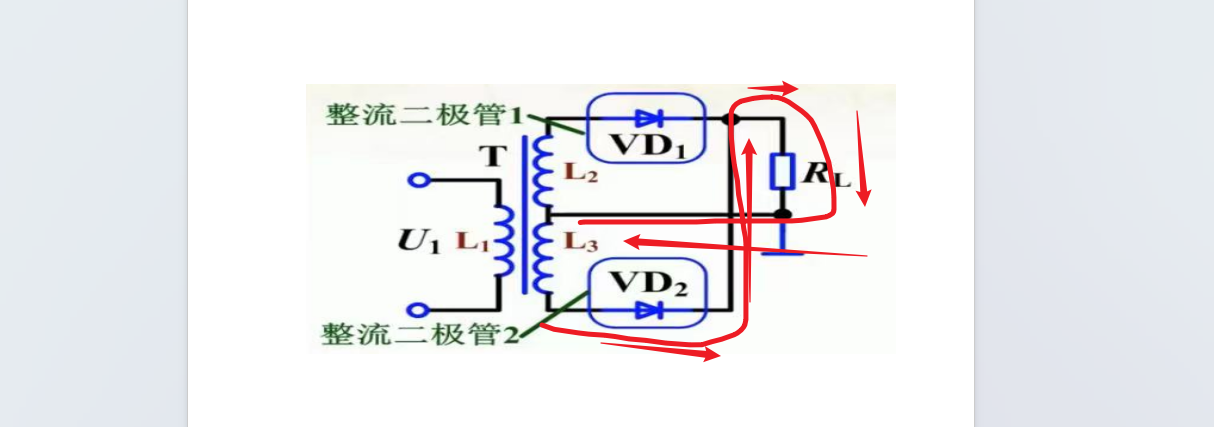

第二阶段，当U1处于负半周期的时候，U2和3都是呈现出上负下正的状态。我们对于整流二极管VD1而言，U2是反向额电压，所以VD1是反向截止的，不会有电流流过。但是对于整流二极管VD2来说，U3是正向的电压，所以VD2是处于导通状态的。电流I经过VD₂流向负载电阻RL，进而导致RL上的压降U仍为上正下负的状态。

通过以上的分析我们知道，当U1处于正半周期的时候，整流二极管VD1是导通的，由于单向导电性，整流二极管VD2是截止的，因此由U2向负载电阻RL供电。而当U1处于负半周期的时候，整流二极管VD₂导通，整流二极管VD1是截止的，因此由U3向负载电阻RL供电。由于U2和U3大小是相等且极性为相反，因此交流电压的正、负半周期都是在负载电阻RL上都能得到了充分利用。
