今天给大家分享的是：TIP147

一、TIP147是什么管？

TIP147是采用单片达林顿配置的硅外延基 PNP 功率晶体管，专为通用放大器和低频开关应用而设计，适用于电源线性和开关应用。

TIP147实物图

二、TIP147 引脚图

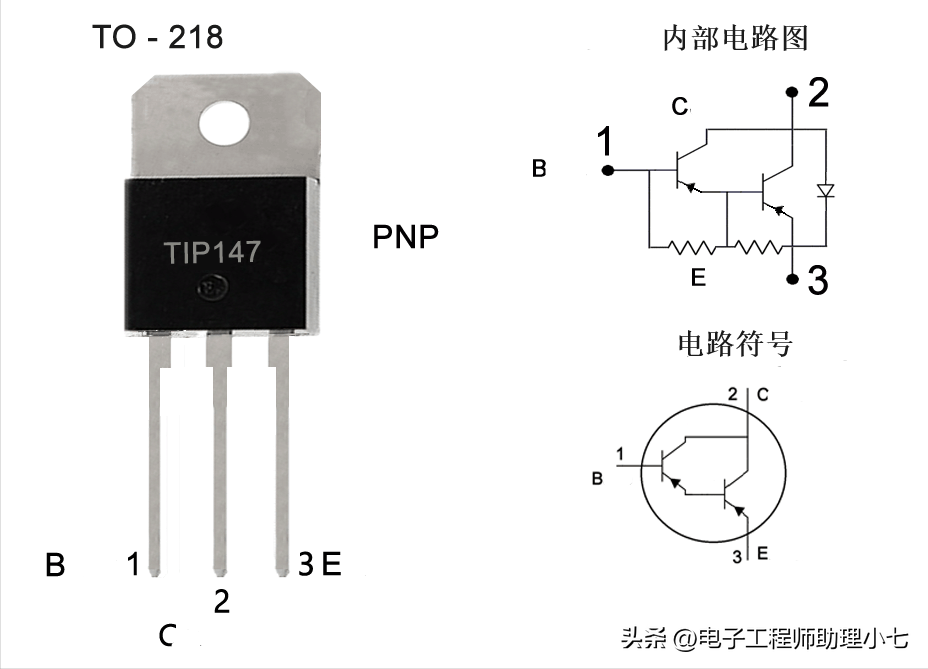

TIP147 引脚图

TIP147 引脚功能图

三、TIP147 CAD 模型

1、TIP147电路符号

TIP147 符号

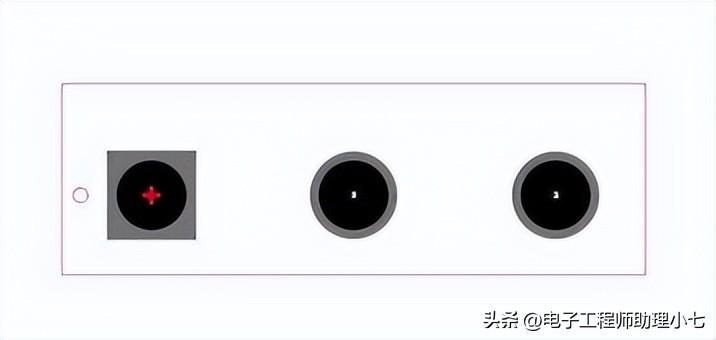

2、TIP147 封装尺寸

TIP147 占地面积

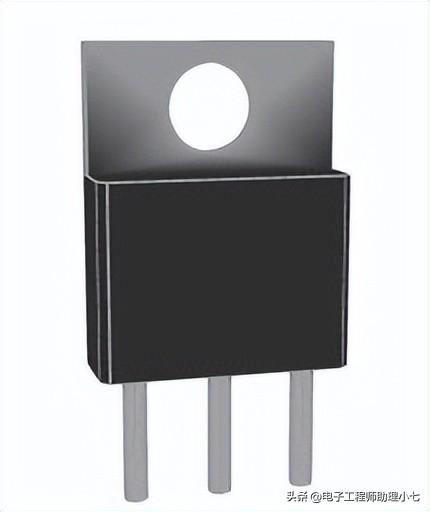

3、TIP147 3D 模型

TIP147 3D模型

四、TIP147 三极管参数

• 晶体管类型：PNP 达林顿

• 最大集电极电流(IC )：-10A

• 最大集电极-发射极电压（V CE）：-100V

• 最大集电极-基极电压（V CB）：-100V

• 最大发射极-基极电压 (VEBO)：-5V

• 最大集电极耗散 (Pc)：125 瓦

• 最小和最大直流电流增益 (hFE )：500 至 1000

• 最高存储和工作温度：-65 至 +150 ℃

五、TIP147测试方法

1、用万用表测试

打开万用表并将测量刻度设置为“二极管测试”。

将黑色万用表探头放在晶体管的基极引线上。如果将晶体管正面朝上且平坦的一面朝后，晶体管左侧是基极引脚。

将红色万用表探头放在晶体管的集电极（中心）引线上。检查万用表显示。如果万用表指示晶体管通过了此项测试，则从晶体管上取下红色万用表探头并继续下一步；否则，晶体管已经坏了。

将红色万用表探头放在晶体管的发射极（右侧）引线上。检查万用表显示。如果万用表指示晶体管通过了此项测试，则晶体管工作正常。如果万用表指示晶体管未通过此测试，则晶体管是坏的。

2、阻性负载开关测试电路

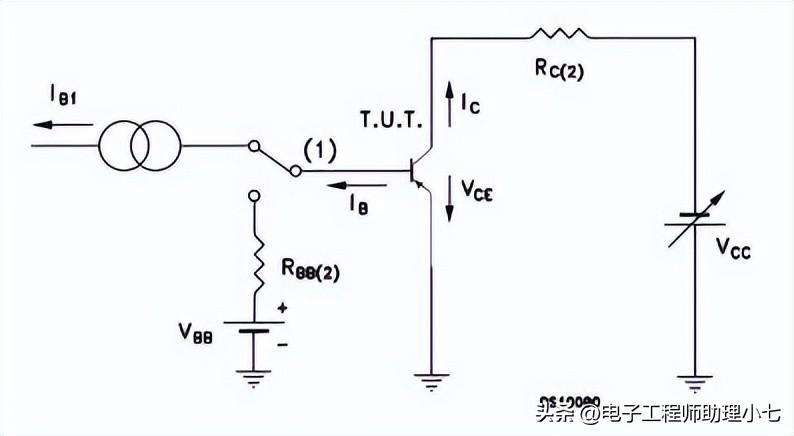

下面为TIP147 阻性负载开关测试电路。

TIP147 阻性负载开关测试电路（PNP型）

六、TIP147选型替换

1、NPN 互补

TIP147 的 NPN 互补是TIP142

2、替换和等效

BDV64、BDV64A、BDV64B、BDV64C、BDW84C、MJH6287、TIP146

七、TIP147功能应用

1、基于TIP147 构建150 W 放大器电路

1）电路设计

该电路使用互相的两个达林顿功率晶体管：TIP142 和 TIP147，可以为4 Ω扬声器提供150 W Rms。

• TIP142 和 TIP147 处理 5A电流和100V

• 两个 BC 558 晶体管 Q5 和 Q4 连接作为前置放大器。

• TIP142、TIP147 与 TIP41 (Q1、Q2、Q3) 一起用于驱动扬声器。

• 电路由 +/-45V、5A 双电源供电。您

2）电路工作原理

• 该电路的前置放大器基于Q4 和 Q5，形成差分放大器。在输入级中使用差分放大器可以降低噪声，并且还提供了一种应用负反馈的方法，提高了放大器的整体性能。

• 输入信号通过直流去耦电容C2施加到Q5的基极，反馈电压从0.33Ω电阻的结点通过22K电阻施加到Q4的基极。

• 围绕晶体管 Q1 和 Q2 构建了一个互补的 AB 类推挽级，用于驱动扬声器。

• 二极管 D1 和 D2偏置互补对并确保 AB 类运行。

• 晶体管Q3驱动推挽对，其基极直接耦合到Q5的集电极。

3）电路原理图

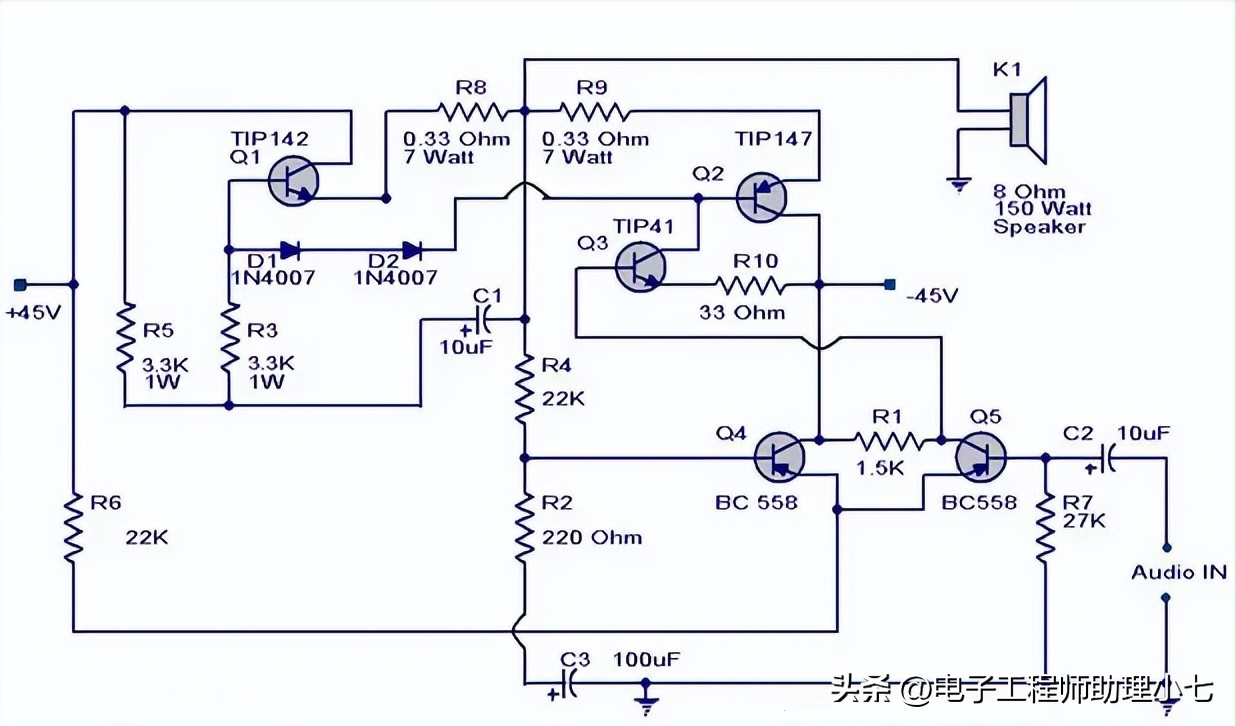

下面为基于TIP147 构建150 W 放大器电路原理图。TIP 142和147是达林顿对。为了方便起见，在图中显示为传统晶体管。尽管它们每个内部都有2个晶体管，2个电阻和1个二极管，但只有三个引脚，基极发射极和集电极出来。其余的在内部连接。所以为了方便起见，可以将它们中的每一个假设为晶体管。

150瓦功放电路图

注意：要使用经过良好调节和过滤的电源。如果需要，可以在输入端串联一个 10K POT 作为音量控制。电路图中未显示。所有电解电容的额定电压必须至少为 50 V。

4）电路电源设计

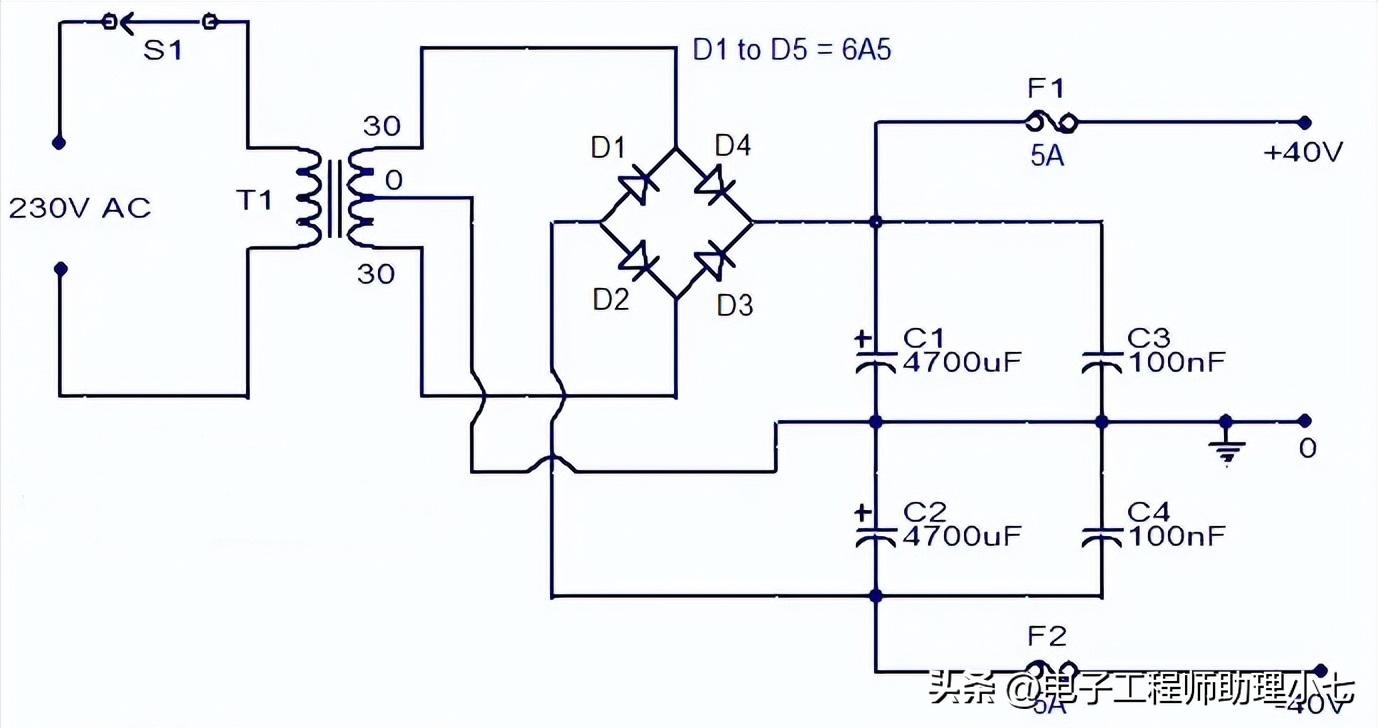

下面为+40/-40 非稳压双电源电路，该电源仅为一个通道供电，对于立体声应用，需要将变压器、二极管和保险丝的额定电流加倍。

电路电源设计

2、TIP147 其他应用

• 音频放大器

• 音频放大器输出级

• 驱动负载高达-10A

• 电机驱动器

• 以及许多其他通用应用程序
