xilinx FPGA中oddr，idelay的用法详解

我们知道xilinx FPGA的selectio中有ilogic和ologic资源，可以实现iddr/oddr，idelay和odelay等功能。刚入门时可能对xilinx的原语不太熟练，在vivado的tools-> language templates中搜索iddr idelay等关键词，可以看到A7等器件下原语模板。复制出来照葫芦画瓢，再仿真一下基本就能学会怎么用了。

1. oddr

oddr和iddr都一样，以oddr为例，先去templates里把模板复制出来。

Add simulation source，建立一个简单的仿真文件。

modulesimu_oddr( ); regclk=1'd0; always forever#2clk=~clk; ODDR#( .DDR_CLK_EDGE("OPPOSITE_EDGE"),//"OPPOSITE_EDGE"or"SAME_EDGE" .INIT(1'b0),//InitialvalueofQ:1'b0or1'b1 .SRTYPE("SYNC")//Set/Resettype:"SYNC"or"ASYNC" )ODDR_inst( .Q(Q),//1-bitDDRoutput .C(clk),//1-bitclockinput .CE(1'd1),//1-bitclockenableinput .D1(1'd1),//1-bitdatainput(positiveedge) .D2(1'd0),//1-bitdatainput(negativeedge) .R(1'd0),//1-bitreset .S(1'd0)//1-bitset ); endmodule

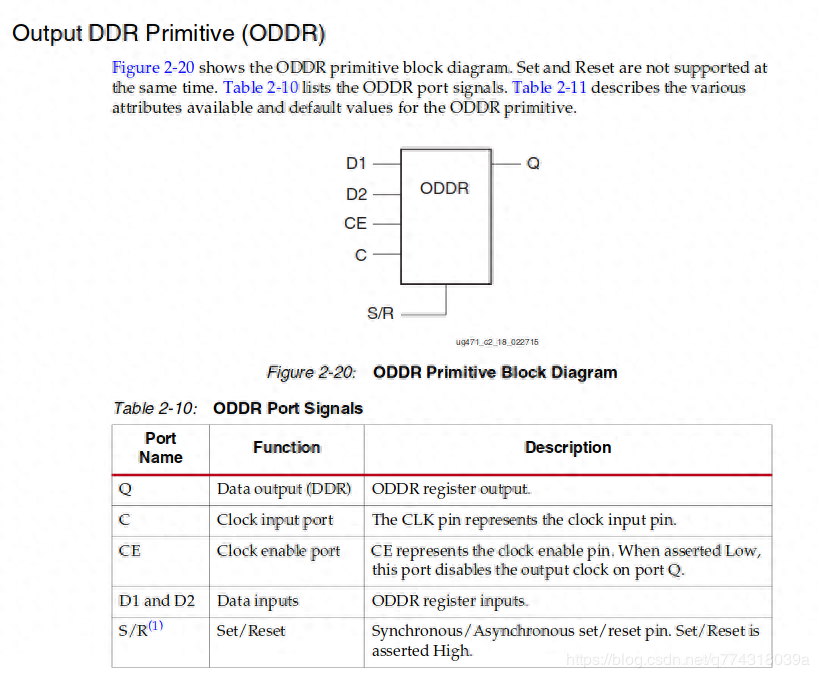

ODDR的使用方法在selectoi中的参考手册ug471中127页开始有说明，使用这些资源首先要参考的都是官方的资源手册。

简单说明：

CE是使能，C是时钟，在时钟的上升沿下降沿分别输出D1和D2，Q是输出，S/R是复位，R = 1 Q输出0，S= 1，Q输出1，默认情况应该两个都等于0 ，两个都等于1时，输出0。"OPPOSITE_EDGE" or "SAME_EDGE" 手册中也有说明，指明采样时刻不同，具体有什么应用上区别我也不知道。

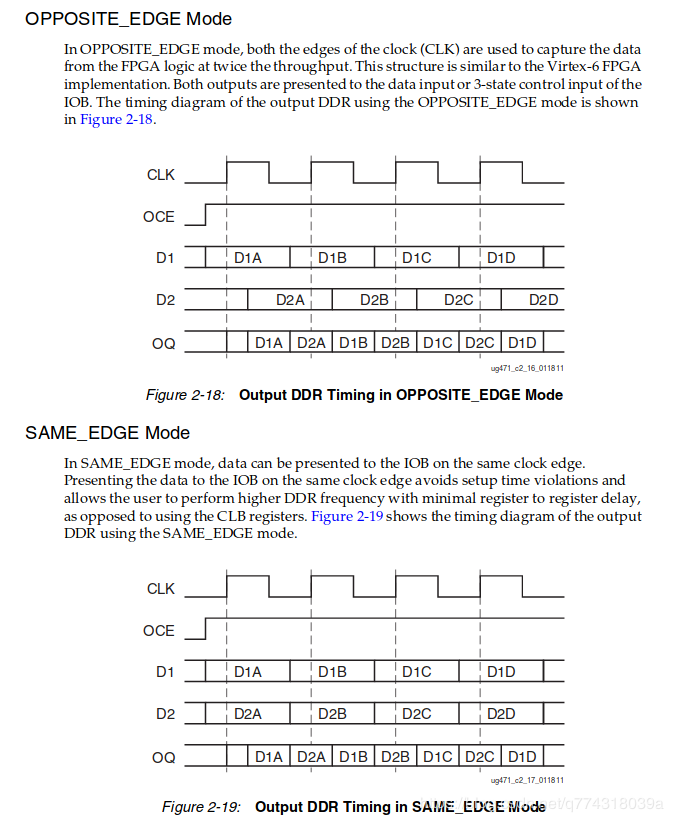

通过仿真，就可以看到输出是什么情况，在上升沿输出1，下降沿输出0，还可以看到输出有一点滞后。iddr和oddr在rgmii的接口中就可以方便地接收数据，转为gmii。一般情况要注意下时钟和数据的对齐问题，采样时钟可以相位往后一点，90° 1//4周期，输出的时候时钟也相应地滞后一点，就根据实际情况来，125M的DDR还是很容易采样稳定的。

2.idelay

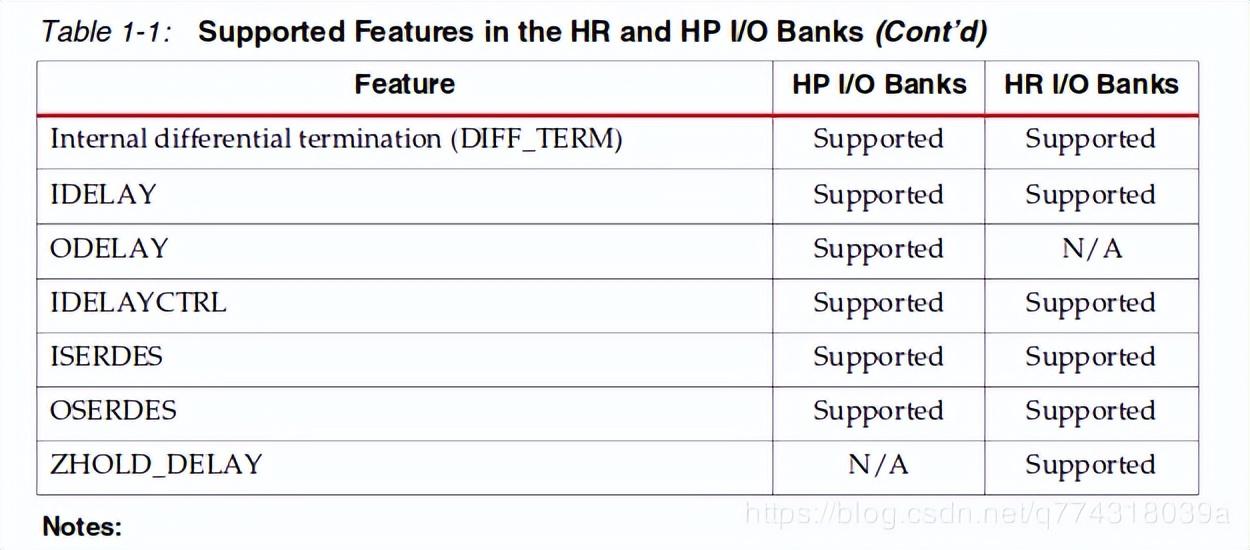

在ug471告诉我们，只有hp bank才有odelay，在ug475中说明哪些系列有hp bank，简单说hp bank速度快很多，支持odelay，电压只能1.2V- 1.8V。其中A7全系是没有odelay的，K7才有（保留意见，简单看了一下），所以在language templates中搜索odelay是没有A系列的原语的。

idelay作用就是实现输入延迟，实际中应该有更明确的用法，这里只是我自己学习时的一些介绍。同样在ug471中对idelay也有介绍，有固定延时，可变延时，使用时都要例化idelay ctrl，延时的精度就可idelay ctrl的接入时钟有关。一个bank 只有1个idelay ctrl，同一个bank 要用idelay或者odelay，延时精度是一样的，虽然可以idelay ctrl可以接200Mhz，300Mhz，但同一个bank只能接1个，也只需要例化一次。多个bank要用idelay时，就要例化多次。

`timescale1ns/1ps modules( ); regclk=1'd0; always forever#2.5clk=~clk; (*IODELAY_GROUP="idelay"*) IDELAYCTRLIDELAYCTRL_inst( .RDY(),//1-bitoutput:Readyoutput .REFCLK(clk),//1-bitinput:Referenceclockinput .RST(1'd0)//1-bitinput:Activehighresetinput ); regclk2=1'd0; always@(posedgeclk) clk2<=~clk2; wireDATAOUT; (*IODELAY_GROUP="idelay"*)//SpecifiesgroupnameforassociatedIDELAYs/ODELAYsandIDELAYCTRL IDELAYE2#( .CINVCTRL_SEL("FALSE"),//Enabledynamicclockinversion(FALSE,TRUE) .DELAY_SRC("IDATAIN"),//Delayinput(IDATAIN,DATAIN) .HIGH_PERFORMANCE_MODE("FALSE"),//Reducedjitter("TRUE"),Reducedpower("FALSE") .IDELAY_TYPE("FIXED"),//FIXED,VARIABLE,VAR_LOAD,VAR_LOAD_PIPE .IDELAY_VALUE(31),//Inputdelaytapsetting(0-31) .PIPE_SEL("FALSE"),//Selectpipelinedmode,FALSE,TRUE .REFCLK_FREQUENCY(200.0),//IDELAYCTRLclockinputfrequencyinMHz(190.0-210.0,290.0-310.0). .SIGNAL_PATTERN("DATA")//DATA,CLOCKinputsignal ) IDELAYE2_inst( .CNTVALUEOUT(CNTVALUEOUT),//5-bitoutput:Countervalueoutput .DATAOUT(DATAOUT),//1-bitoutput:Delayeddataoutput .C(1'd1),//1-bitinput:Clockinput .CE(1'd0),//1-bitinput:Activehighenableincrement/decrementinput .CINVCTRL(1'd0),//1-bitinput:Dynamicclockinversioninput .CNTVALUEIN(1'd0),//5-bitinput:Countervalueinput .DATAIN(1'd0),//1-bitinput:Internaldelaydatainput .IDATAIN(clk2),//1-bitinput:DatainputfromtheI/O .INC(1'd0),//1-bitinput:Increment/Decrementtapdelayinput .LD(1'd0),//1-bitinput:LoadIDELAY_VALUEinput .LDPIPEEN(1'd0),//1-bitinput:EnablePIPELINEregistertoloaddatainput .REGRST(1'd0)//1-bitinput:Active-highresettap-delayinput ); endmodule

这里例化了一个idelay ctrl，是属于idelay group的，这个声明还没有研究过有什么用，不知道是不是指定idelay2和哪个ctrl是绑定的。idelay ctrl端口很简单，仿真时复位rst接0就好了，实际中推荐接输入时钟的pll lock引脚取反，保证在时钟锁定前（lock = 0）idelay ctrl处于复位状态。

idelay2中按推荐配置，从DATAIN还是从IDATAIN输入区别为是内部延时还是从IO输入，FIXED固定延时，idelay value先输入0，，时钟是200M，其他全部接0。此处，idelay的作用就是把IDATAIN的信号接入ilogic中，延时0个tap再从DATAOUT输出。可变延时的使用说明ug471上都有，还没学习，有需要了再去看。

idelay 有0-31个tap，分割200M的半个周期2.5ns，每个tap就是2.5ns/32 = 0.078125 ns

value = 0 可以看到输出延迟了0.6ns，value = 10时，延时了1.38ns。0.078125 * 10 + 0.6 = 1.38125，大体相近的。

其实oddr，idelay这些资源应该用起来都比较简单，可能我实际中就用了一下oddr/iddr，也没有觉得有多少难以调试的地方，本文简单介绍了这2个原语的使用方法，从复制原语，看手册介绍到仿真，其他原语也是类似的，学会如何去学习最重要。

文末再介绍一下generate，一样的在tools -> language templates中搜索。

genvar; generate for(=0;<;=+1) begin: end endgenerate

用这个可以很方便地例化出多个相似的模块。

genvari;//genvari;也可以定义到generate语句里面 generate for(i=0;i<10;i=i+1) begin:mymodule assigna[i]=reg[i]; end endgenerate
