前言

线性稳压器也称为三端稳压器或降压器，由于线性稳压器的电路结构简单而且易于使用，在电源设计里面应用得很广泛。随着电路的集成度不断提高，线性稳压器更加简化和小型化。近年来，对电子设备的最重要的要求是高效率。尽管在需要大输出功率的设备中，开关电源已成为主流，但线性稳压器结构简单，体积小，并且最重要的是，它具有低噪声特性，可以满足车载电源的需求，所以在电源应用中还有一席之地。今天我们就来讲讲线性稳压器的七大特性，由于篇幅较长，就分成两篇文章吧。

LDO

线性稳压器的特性

1）输入电压范围

对于输入电压范围，规格书中一般会给出最大额定输入电压值，当然有些规格书还会另外给出建议输入电压范围，此时我们也需考虑建议值。同时我们还需要确认规格书中的最小压差电压，下图描述了输入电压范围，输出电压范围和压差电压之间的关系。

由于线性稳压器只能执行降压操作，所以输入电压应大于输出电压+压差电压，我们需要尽可能地让压差电压大于最小压差电压的值，因为如果输入电压值进一步下降，则输出电压可能会突然下降到0V。比如你要输出一个5V的电压，如果线性稳压器的最小压差电压值是1V，那么输入电压不能低于6V,最好设置成7V或者更高，要留有余量。当然如果我们设置的压差电压过大，由P=UI可知，会导致稳压器功率过大，温升过高。

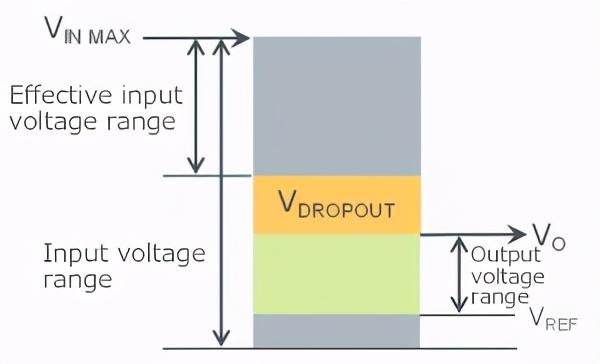

输入电压与输出电压的关系

2）输出电压范围

输出电压范围是为可调式稳压器指定的，而不是为固定式稳压器指定的。在输出电压范围内，可以设置的最小电压是Vref，通常，不能将低于Vref的电压设置为输出电压。

3) 输出电压精度

输出精度也就是输出电压的允许误差。一般常规的典型误差为±5％，现在也有许多具有±1％精度的高精度线性稳压器。输出精度与温度和输出电流密切相关。由于在现实生活中，并非仅在25℃下使用线性稳压器，因此必须考虑涵盖整个温度范围的规格。

需要注意的是，对于可调输出电压的稳压器，由于其输出电压由外部电阻设置。因此，可调电压的稳压器的输出精度等于Vref的精度加上设置输出电阻器固有的误差。

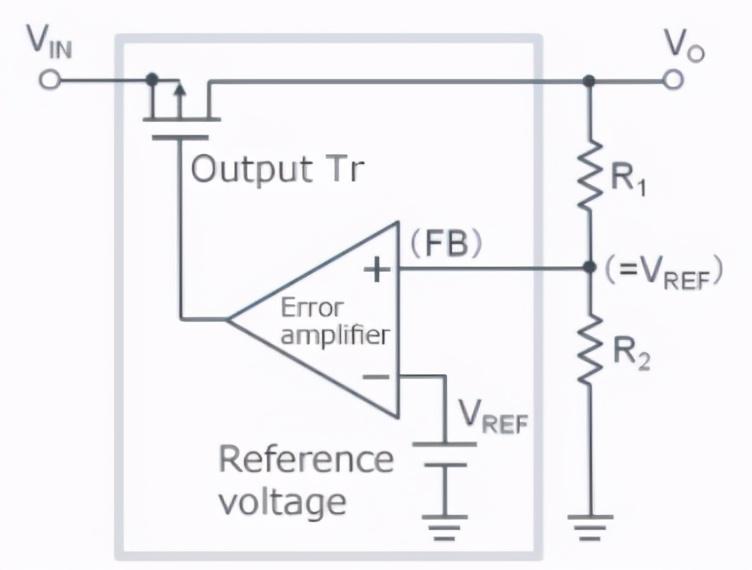

可调输出电压的稳压器电路框图

4）输出电流输出电流就是可以输出的最大电流的参数。现在可能会出现一个问题，是不是我的输出电流在范围值以内就万无一失了。答案当然是否定的，输出电流会影响稳压器的功率，进而影响温升。对于线性稳压器，我们要记住，一定要进行热计算。

大多数线性稳压器都具有保护功能，可防止输出短路，比较典型的机制是热关断，当检测到芯片温度超过极限时，热关断会关闭输出电流。此功能可防止线性稳压器芯片升高到极限温度以上（在大多数情况下约为150℃）。因此，在大多数情况下，温度一般不会彻底破坏芯片。当芯片温度下降时，线性稳压器会自动恢复自身状态。虽然芯片是恢复了，但是负载就不能连续工作了。

总结

以上就是LDO的输入电压，输出电压精度，输出电压范围，输出电流等特性参数。
