什么是漏感？如何测量？

我们用电桥测试变压器漏感时，要短路副边，测试原边得到的电感量则为漏感。你有想过为什么要短路副边，这样测试的原理是什么？

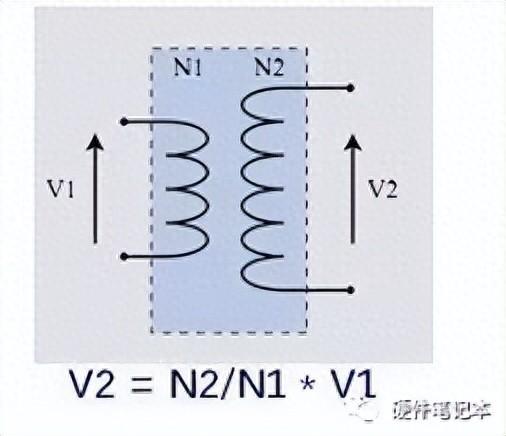

如图是理想变压器，理想变压器遵循以下公式：

V2 = N2/N1*V1

N2：副边的匝数

N1：原边的匝数

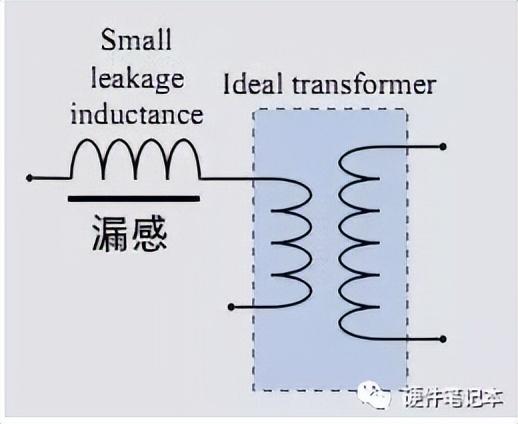

但实际中变压器总是不理想的，总有一部分磁通不参与能量传递，在原边兴风作浪，产生很多不利影响。这部分不传递能量到副边的磁通产生的电感就是漏感，实际变压器的等效图如下：

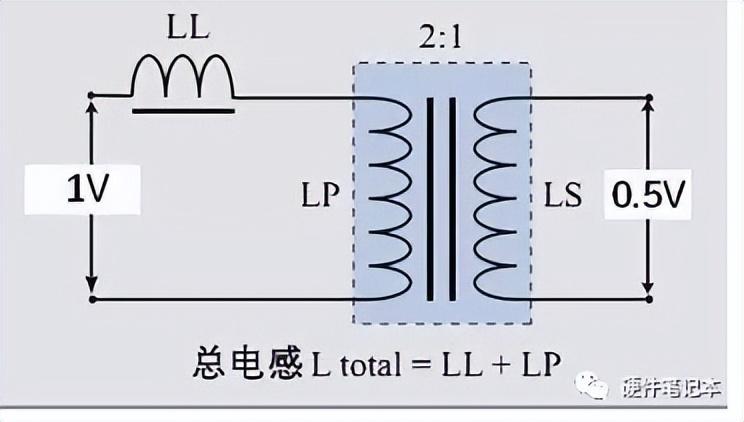

等效图中漏感总是绕组串联的。为了测量绕组的电感量，我们使用电桥施加一定的频率一定的电压进行测量，测量原理如下：

假如在原边施加1V的测量电压，变压器的匝比是2:1，则副边的电压为0.5V，这是变压器原理。原边测得的总的电感包含了漏感。为了测量漏感，要想法使主电感LP为零，然后测量得到的就是漏感。但是如何使主电感量为零呢

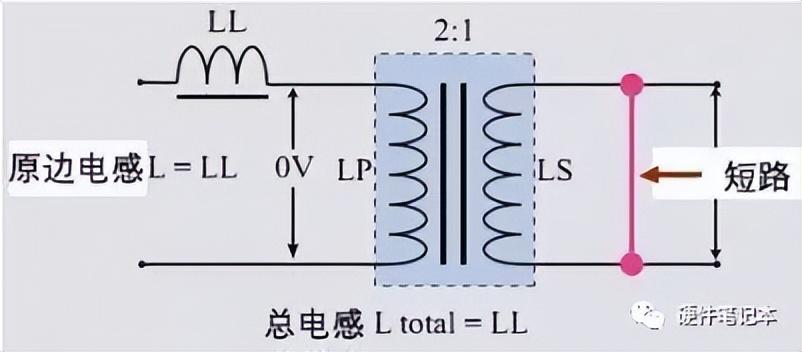

方法其实很简单，比如要测量原边的漏感则短路副边，那短路副边后为何就能测得原边的漏感呢？如图：

短路副边后，副边的电压为0V，根据 V2 = N2/N1 * V1 的变压器公式可知原边的电压也一定为0V，由于漏磁通没有参与耦合，因此短路副边后对漏感没有任何影响，此时从左边看进去测量得到的电感量就是漏感了。
