大家好，我是蜗牛兄。

本文主要介绍DDR常用的三种频率，以及梳理内存频率是怎样提升的。可能这篇文章对于电路设计用处不大，但多了解一点总是没坏处的。

图1 文章框图

通过下面这张表，我们一起来了解一下内存DDR的频率。

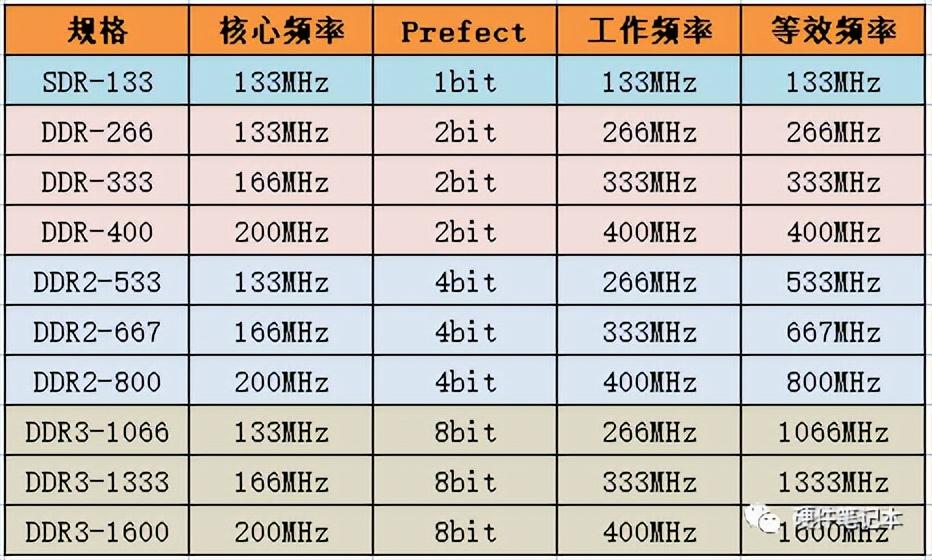

图2 内存频率表格

从表中可以看出内存有三种频率，分别是核心频率，工作频率和等效频率。而我们平时所说的频率就是等效频率。

从表格中我们可以得出以下信息：

1、核心频率，指真正读写内存颗粒的频率，它是固定不变的，一般是133，166，和200MHz三类，这个频率提升很难。

2、工作频率，DDR工作频率是颗粒核心频率的两倍。 两倍是指在一个时钟周期内传输两次数据。

3、等效频率，就是对外宣称的频率，只不过加上了预存取功能，比如DDR2 800中800MHz表示的就是等效频率，它和内存的预读取有关。

等效频率 = 颗粒核心频率 x prefect。

4、在核心频率相同的时候，

SDR等效频率是核心频率的1倍，

DDR等效频率是核心频率的2倍，

DDR2等效频率是核心频率的4倍，

DDR3等效频率是核心频率的8倍，

DDR4等效频率是核心频率的8倍。

那么DDR内存频率是怎样提升的呢？

1、DDR在一个时间周期内进行了两次数据传输，提升了工作频率

以前的SDR在一个周期内进行一次数据传输，现在DDR一个周期内进行了两次数据传输（上升沿+下降沿）。

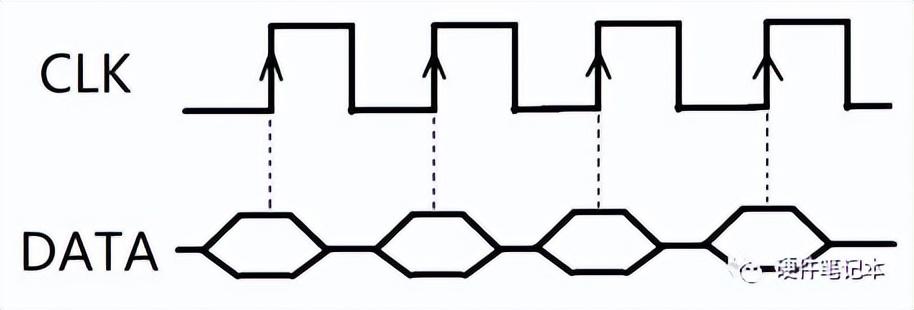

图3 SDR一个周期内传输一次数据

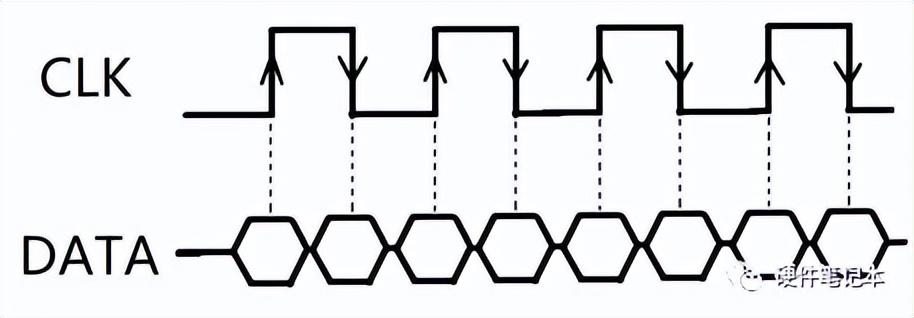

图4 DDR一个周期内传输两次数据

2、增加了预读取技术prefect

怎么理解内存的预读取？

就好比我们的跑步比赛，每个人都有快慢之分。有的人跑步速度1m/秒，有的人跑步速度1.5m/秒。

图5 跑步来形容预读取

DDR内存预读取是2bit，

DDR2内存预读取是4bit，

DDR3内存预读取是8bit，

DDR4内存预读取是8bit。

以上是SDR到DDR3频率增加的2个原因。不过DDR4在预读取位数上和DDR3内存一样是8bit，因为想翻倍到16bit在当时来说难度太大了。

3、Bank Group分组设计

那么DDR4怎么在之前的基础上进行频率提升呢？这次我们要换个思路：

于是提出了Bank Group分组设计。包括使用两个或者四个可选择的Bank Group分组，允许各个Bank Group具备独立启动操作读、写等动作特性，从而改进内存的整体效率和带宽。所以等效频率可以提升到核心频率的16倍或32倍。

点对点总线是DDR4整个存储系统的关键性设计。

怎么说呢？

DDR3内存和内存控制器链接依靠的是多点分支总线。这种总线允许在一个接口上挂接许多同样规格的芯片。比如主板上往往为双通道设计四根内存插槽，每个通道在物理结构上只允许扩展更大容量。

打个比方说，这种设计类似于为每次只能双向通行一对车的道路边修建仓库，仓库直连道路，虽然每个仓库都有自己的运输车和运输能力，但道路只允许每次双向通行一对车，因此这种设计如果不停的加修仓库，只是扩大了存储能力而已，对运输能力帮助不大。

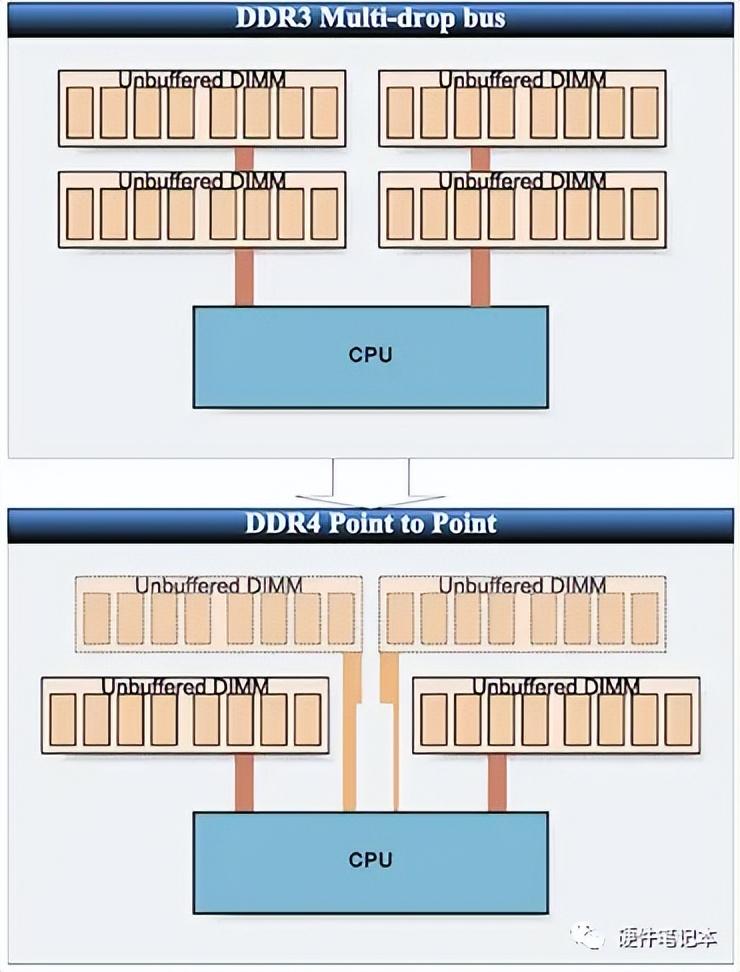

图6 DDR4点对点总线提高带宽

DDR4采用点对点总线，内存控制器每通道只能支持唯一的一根内存。

相比多点分支总线，点对点相当于为每个仓库都设计了一条道路，有效利用了仓库本身的运输能力，相当于有效利用了每个内存的位宽。

看到这里大概明白了，DDR4频率的提高主要是Bank Group的设计，其实本身的预读取能力并没有变。

4、降低工作电压

当然频率的提升除了以上原因外，还有一个特点，就是我们的工作电压也在不断降低。

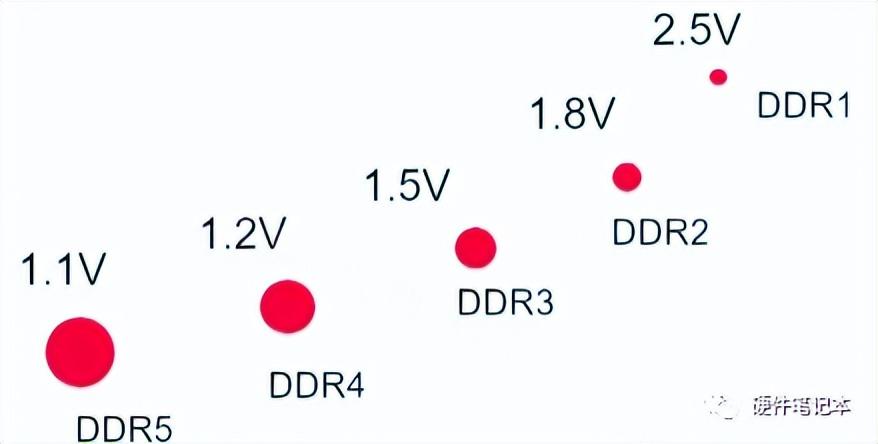

图7 降低电压提升频率

降低工作电压直接带来两个好处：

①降低功耗。（频率越高，功耗越大，所以降低电压有利于降低功耗）；

②速率提升。（这个好理解）

今天的文章就分享到这里，希望对你有帮助。
