一种增益可调的电路分析

大家好，我是蜗牛兄。今天给大家分享一种增益可调的运放电路。

背景

我们的音频产品，比如数字功放，会根据不同的应用场景，对现场的声音进行调节，一般都会设置几个不同的增益档位，通过设置拨码开关来实现。

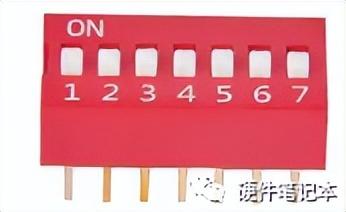

图1 拨码开关

在音频领域，运放NE5532用的比较多。因为它具有更好的噪声性能，优良的输出驱动能力及相当高的小信号带宽，电源电压范围大等特点。

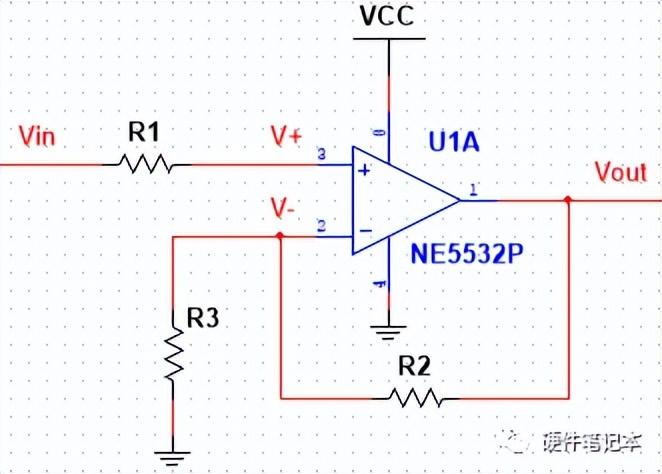

先来看一个基础电路：同行相比例运算放大电路，输入输出的关系我们来推一遍

根据虚短：

根据虚断：R2，R3可近似看成串联，则流经R2，R3的电流值相等，即：

化简：

化简：

然后我们将此电路进行改良，控制运放的放大臂，用MOS管来控制增益

以上增益可通过拨码开关调节，实现四种不同的增益。

1、当S1闭合，S2断开时

带入阻值后

增益为

2、当S1断开，S2闭合时

增益为

3、当S1断开，S2断开时

电路为运放跟随，Vout=Vin，此电路输出信号等于输入信号。

增益为1dB。

4、当S1闭合，S2闭合时

化简得

备注：一般数字功放产品的增益有26dB，28dB，30dB，32dB，此电路只是其中一部分增益。
