基于GD32H759的Profinet工业以太网解决方案

工业通信是自动化系统中极其重要的一环，可称为自动化系统的“大动脉”。工业通信经过多年的发展，协议众多，优势各异，各系统之间如何兼容成为了难题。在目前国产化需求日益增加的大背景下，兆易创新和骥远强强联手，推出基于GD32H759的多协议通讯模块—Xone嵌入式从站归一板。

方案介绍

Xone 通讯板采用GD32H759IMK6作为主控芯片，GD32H7系列MCU主频高达600MHz，提供了大容量存储空间，最高支持3840KB的片上Flash及1024KB的SRAM。还配备了TMU三角函数加速器、Σ-模块等外设资源，可以更好的应用于工业自动化领域。得益于GD32H7系列MCU的优异性能，该方案主要有以下优势：

Ø 使用软协议栈方式，只需简单的外围器件即可实现协议通信。相比专用芯片，成本更优。

Ø 支持PROFINET，Profibus，CANopen，Modbus，EtherNet/IP， CC-Link IE Field Basic，DeviceNet等10种从站协议，支持协议转换。

Ø 基于国内首款Cortex®-M7内核MCU系列GD32H7，供应链更有保障。

Ø GD32H759 600MHz的主频，可带来更快的执行效率(1ms的IO周期);拥有1MB SRAM，单芯片可运行更多的协议。

Ø 提供Keil/IAR/GCC库，支持用户在GD32H759上进行二次开发。

Ø 支持用户进行PROFINET等一致性认证。

Ø Xone是可插拔的嵌入式板卡，即插即用，终端应用更加方便。

系统框图

主要规格参数

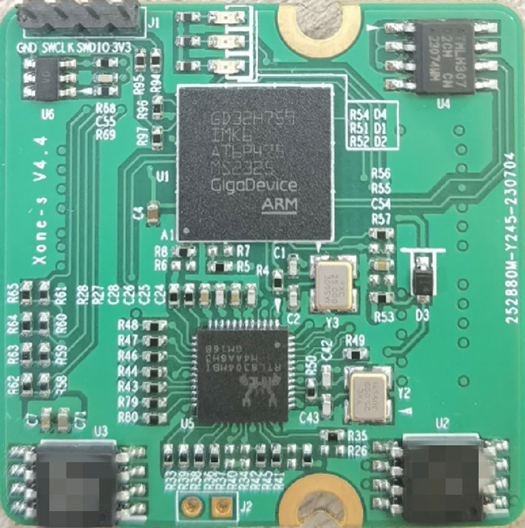

实物图片

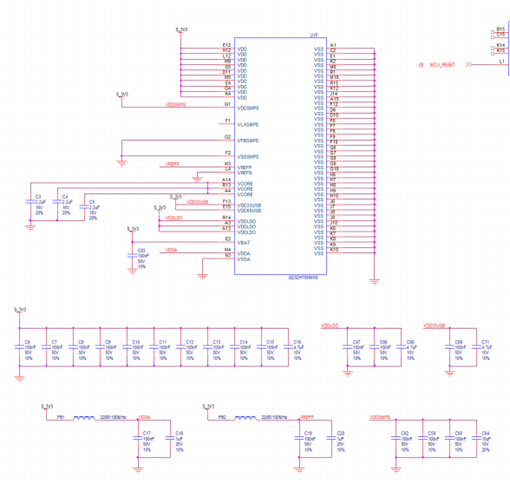

部分原理图
