STM32H7以太网的MMC中断

STM32H7 以太网的 MMC（MAC management counter）中断是个有点特别的中断。特殊之处在于它是默认使能。如果我们在代码里不针对 MMC 进行相关处理，就会造成一些异常现象。我们先来看一个真实的客户案例。客户案例客户使用 STM32H750 作为主控，与其他设备之间进行以太网通讯。客户在压力测试中发现：• 设备从第一次通讯开始，累计 7 到 8 天，就会发现 STM32H750 不再响应用户的请求。• 客户通过使用 IDE 和添加辅助代码可以发现，STM32H750 会不停地进入以太网中断，导致所使用的操作系统无法进行有效的系统调度。• 问题发生后，客户无论拔下网线或者再次连上网线，STM32H750 依然会不停的进入以太网中断。• 客户尝试使用 IDE 查看所有以太网寄存器，会发现有时侯能够让系统恢复正常。分析系统不停的进入以太网中断，说明某个中断在被某种条件下被不停的触发，或者中断触发后没有被处理。进一步，当系统出现异常状况后，拔掉网线，中断依然不断的进入，说明该异常并不需要外界不停的输入，也就说明可能是中断没有被处理所导致。所以，客户首先想到的是补全所有使能的以太网中断的清除代码。然而，客户再次测试，却发现累计 7 到 8 天，问题再次发生。在这种情况下，为了深刻了解该状况的原因，我们建议客户，抓取异常时的寄存器现场，然后和正常状态时的寄存器进行对比。我们在设备未发生异常前，抓取了以太网的三组寄存器 DMA、MTL 和 MAC。同时，我们在发生异常后，在同一设备再次进行这三组寄存器的抓取。然后，我们使用文本比较工具，对两次的寄存器进行比较。我们很快就可以发现，MAC 寄存器存在值得关注的差异。MAC 寄存器对比如下：

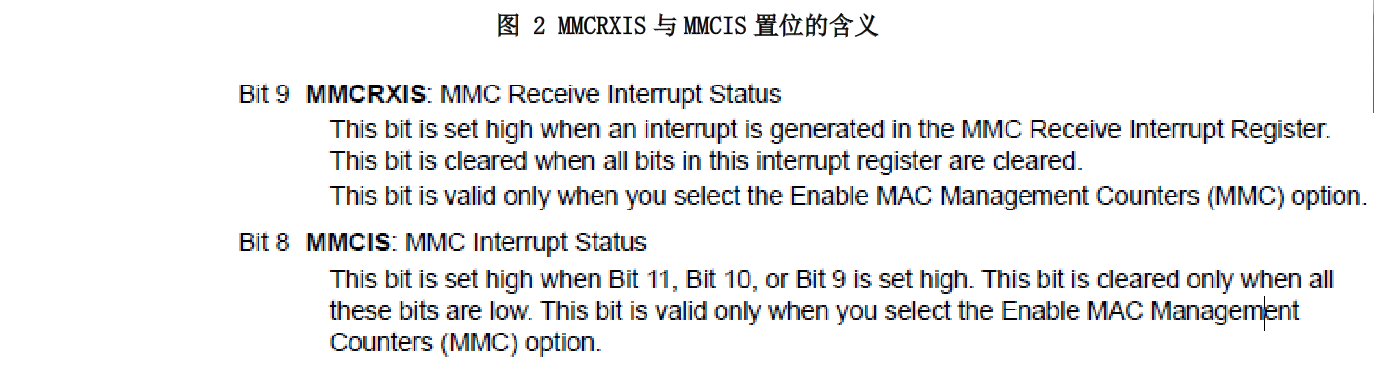

我们可以看到在系统异常情况下下，MMCRXIS 和 MMCIS 被置位了。我们从参考手册 RM0433 (STM32H742, STM32H743/753 and STM32H750 Value lineadvanced Arm®-based 32-bit MCUs)（直接搜索关键子 MMCRXIS）中可以看到 MMCRXIS 和MMCIS 表示系统收到了 MMC 接收中断.

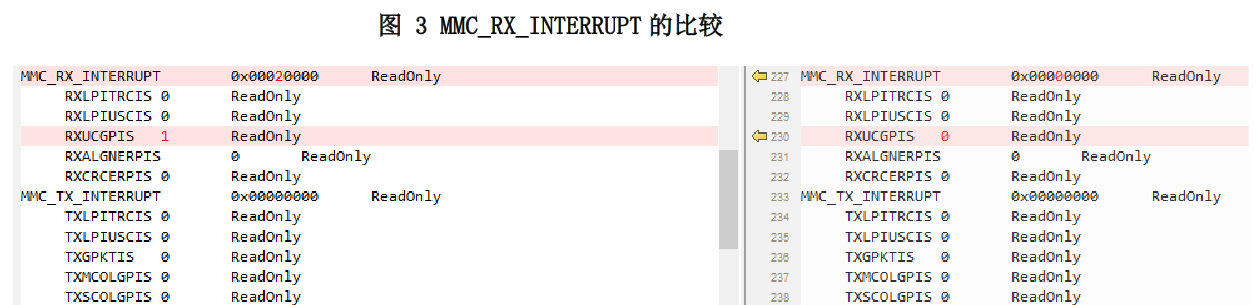

在两次三组寄存器的比较中，我们看到系统生成了 MMC 接收中断（MMC_RX_INTERRUPT 中RXUCGPIS）。这个符合前文的 MMCRXIS 和 MMCIS 的状态。

从参考手册 RM0433 中我们可以看到，只要 MMC 选项使能，该中断标志就为有效。但是我们并没有使能 MMC 选项，甚至我们都没有使能 MMC 中断，为什么还是有中断产生呢？

后续更多内容请您点击下载全文
