治精微推出高达3.5kV静电保护能力的精密电阻网络产品ZJM5400系列

上海治精微电子有限公司(以下简称“治精微”)，总部位于张江的高端模拟芯片方案供应商，宣布推出高达3.5 kV静电保护能力(HBM)，含有四个相互高精度匹配的电阻器网络产品ZJM5400系列。ZJM5400系列包含了各种阻值及对应比值，共8个版本，MSOP8E的封装形式如下所示：

ZJM5400系列的封装及管脚定义

ZJM5400系列具体型号(阻值)

ZJM5400系列包含了精心设计的静电保护电路，使其具有业内领先的静电保护能力：3.5 kV HBM，2 kV CDM，这一特性使其能够在实际使用中大幅简化保护电路设计，以实现最佳性能。

ZJM5400静电防护功能框图

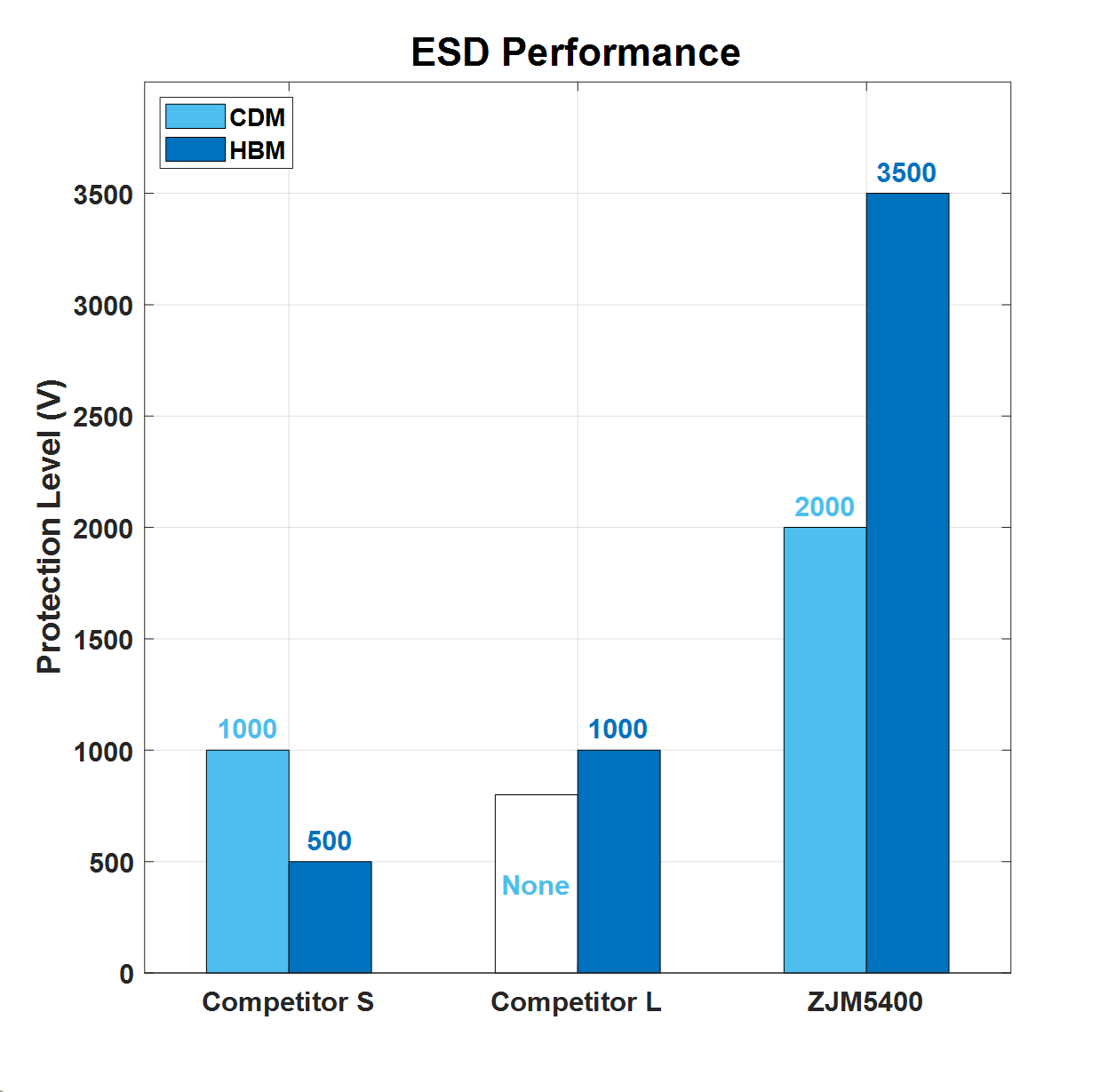

ZJM5400与竞品在静电防护能力上的比较

ZJM5400系列在-40 ℃至125 ℃的宽温度范围内都能保持高精度的匹配，每个版本都采用了治精微独特的微调技术。每颗ZJM5400产品在出厂前都通过了全面、细致的量产测试，以保证所有性能都能达到所需的规范。ZJM5400以其出色的匹配性能及温漂特性，使其非常适合作为高精度差分放大器、全差分放大器、电压基准分压和桥式电路中所需的精密电阻网络，以实现所需的精确比例值。

ZJM5400典型应用

ZJM5400系列室温下每对电阻都具有优于0.01%的匹配性能，其匹配特性的分布如下图所示：

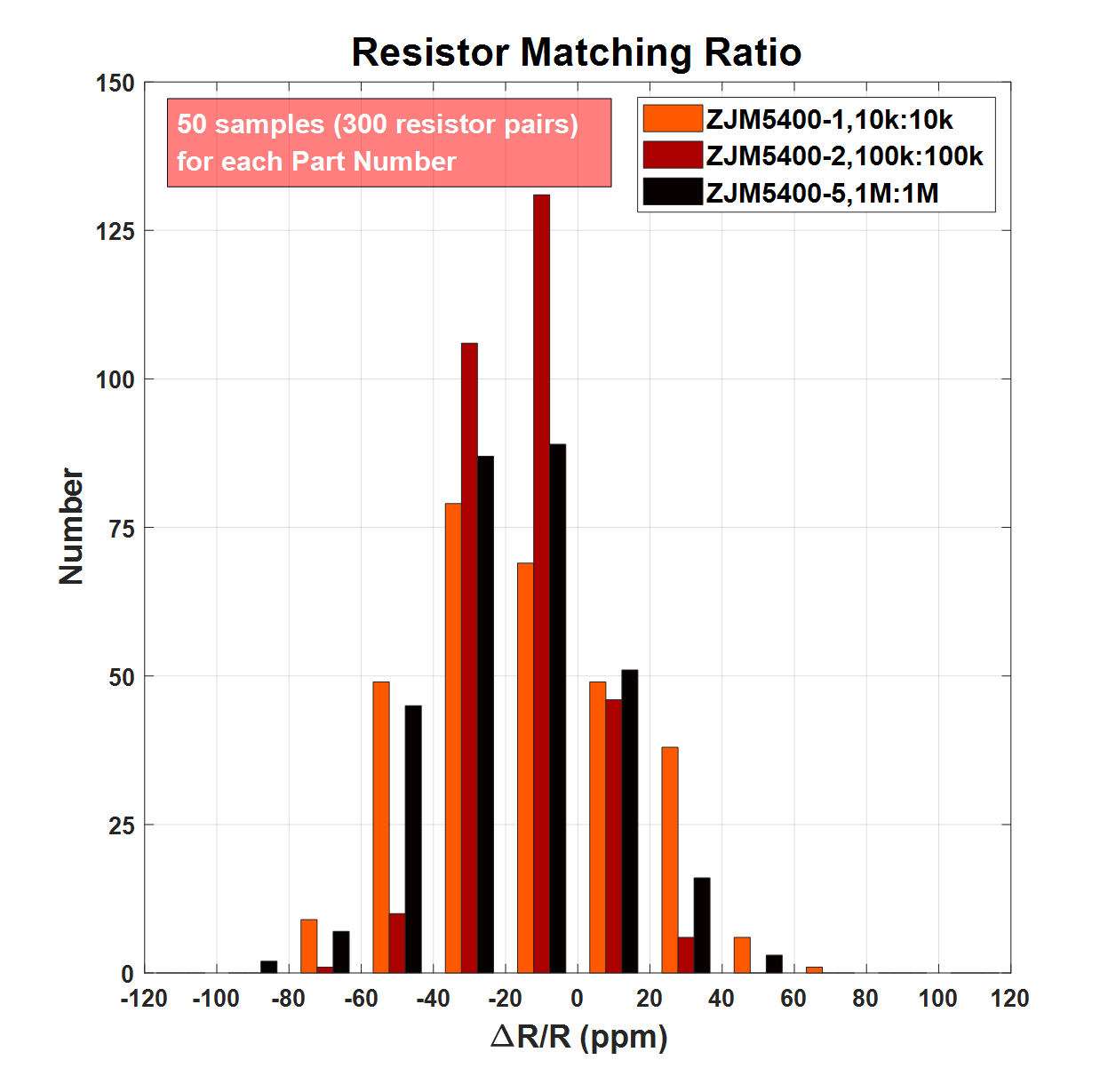

ZJM5400电阻匹配分布图

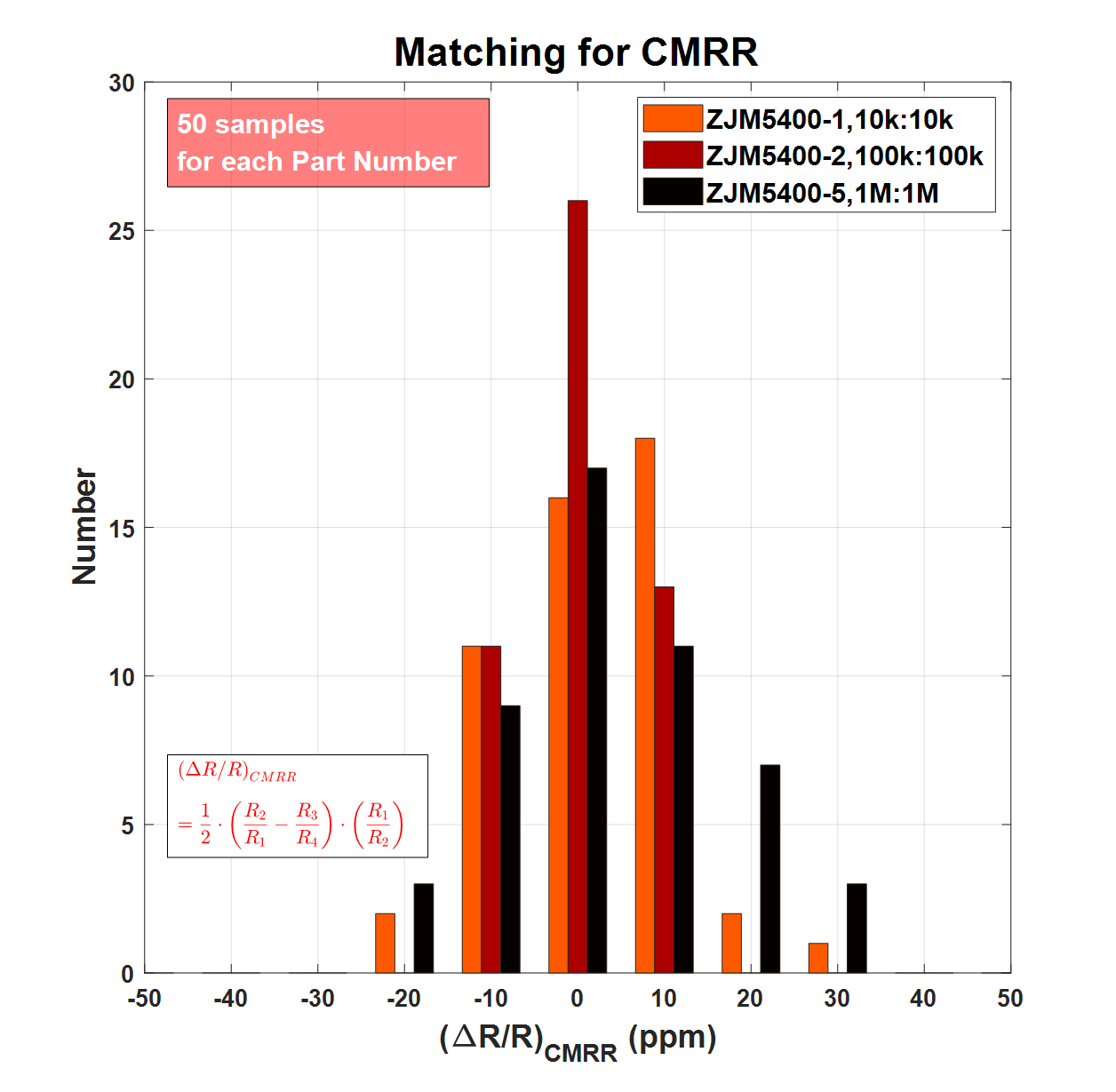

ZJM5400电阻匹配(针对CMRR而言)分布图

ZJM5400系列在-40 ℃至125 ℃范围内，电阻匹配温漂的典型值为0.2 ppm/℃，最大不超过1 ppm/℃的，使得ZJM5400在此温度范围内每对电阻都具有优于0.0125%的匹配性能。其实测的典型匹配性能随温度的变化曲线如下图所示：

ZJM5400电阻匹配随温度变化的曲线

ZJM5400的主要特点包括：

高可靠性：

整个系列产品均包含了特殊的静电防护电路，经过第三方的可靠性验证显示ZJM5400可以达到3.5 kV的HBM，以及2 kV的CDM静电防护能力，使其能够在较为恶劣的使用场景下依然能够保持持久的稳定性。

高精度：

ZJM5400的每对电阻都具有优于0.01%的匹配性能，在-40 ℃至125 ℃的宽温度范围内优于0.0125%，非常适用于工业控制、仪器仪表等对整个温度范围内精度都要求很高的应用，也可以简化系统出厂前的调校，从而节约成本。

低温漂：

ZJM5400的每对电阻在-40 ℃至125 ℃的宽温度范围内有典型值为0.2 ppm/℃，最大不超过1 ppm/℃的匹配温漂性能。

ZJM5400和已发布的ZJC2000 (18位 400 kSPS高精度ADC)系列产品，ZJC2100 (多通道18位 400 kSPS高精度ADC) 系列产品，ZJC2541/2 (18位高精度1 MSPS DAC)系列产品，精密运放ZJA3000、ZJA3001、ZJA3512系列产品，精密电压基准源ZJR1004 (最高供电电压40 V，最大温度系数5 ppm/℃)，ZJR1000 (最高供电电压15 V)，ZJR1001/2、ZJR1003及带保护功能多路复用器ZJG4438/ZJG4439配合，将更好地满足高精度信号处理系统的需求。治精微是全球业界少数可提供高性能、完整精密信号链芯片解决方案的供应商。
