英飞凌推出CoolGaN双向开关和CoolGaN Smart Sense，提高功率系统的性能和成本效益

英飞凌科技股份公司近日推出两项全新的CoolGaN™产品技术：CoolGaN™双向开关（BDS）和CoolGaN™Smart Sense。CoolGaN™ BDS拥有出色的软开关和硬开关性能，提供40 V、650 V和850 V电压双向开关，适用于移动设备USB端口、电池管理系统、逆变器和整流器等。CoolGaN™ Smart Sense产品具有无损电流检测功能，简化了设计并进一步降低了功率损耗，同时将各种晶体管开关功能集成到一个封装中，适用于消费类USB-C充电器和适配器。

本文引用地址：https://www.eepw.com.cn/article/202407/460846.htm

CoolGaN™ BDS高压产品分为650 V和850 V两个型号，采用真正的常闭单片双向开关，具有四种工作模式。该系列半导体器件基于栅极注入晶体管（GIT）技术，拥有两个带有衬底终端和独立隔离控制的分立栅极。它们利用相同的漂移区来阻断两个方向的电压，即便在重复短路的情况下也具备出色的性能，并且通过使用一个BDS代替四个传统晶体管，可提高效率、密度和可靠性，使应用能够从中受益并大幅节约成本。在替代单相H4 PFC、HERIC逆变器，和三相维也纳整流器中的背对背开关时，该系列器件能够优化性能，而且还可用于交流/直流或直流/交流拓扑结构中的单级交流电源转换等。

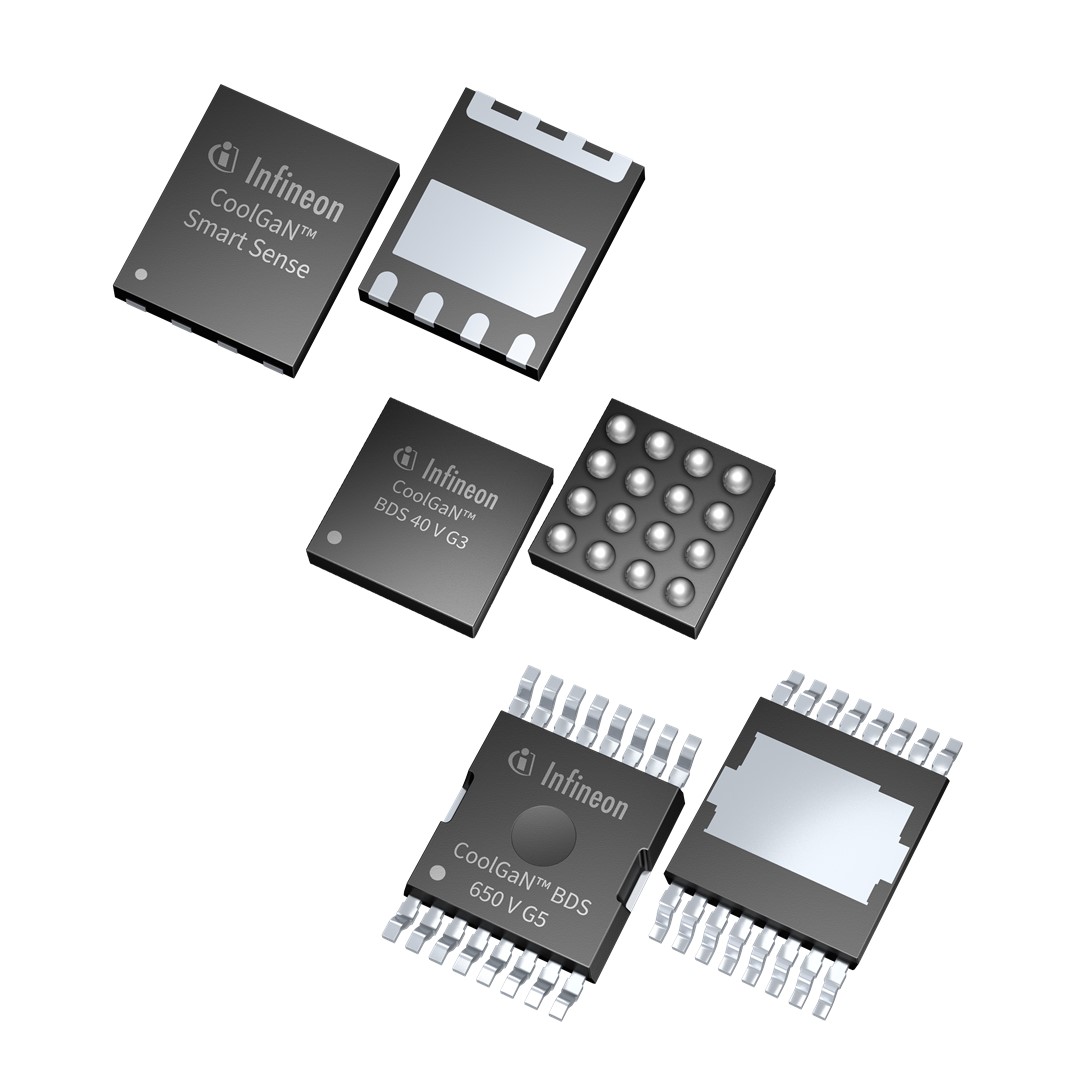

CoolGaN™BDS和CoolGaN™Smart Sense

CoolGaN™ BDS 40 V是一款基于英飞凌肖特基栅极氮化镓自主技术的常闭单片双向开关。它能阻断两个方向的电压，并且通过单栅极共源极的设计进行了优化，以取代电池供电消费产品中用作断开开关的背对背MOSFET。首款40 V CoolGaN™ BDS产品的RDS(on)值为6 mΩ，后续还将推出一系列产品。相比背对背硅FET，使用40 V GaN BDS的优点包括节省50% - 75%的PCB面积、降低50%以上的功率损耗，以及减少成本。

CoolGaN™ Smart Sense产品具有2 kV静电放电耐受能力，可连接到控制器电流感应以实现峰值电流控制和过流保护。电流检测响应时间约为200 ns，小于等于普通控制器的消隐时间，具有极高的兼容性。

使用这些器件可提高效率并节约成本。与传统的150mΩ GaN晶体管相比，CoolGaN™ Smart Sense产品在RDSs(on)（例如350 mΩ）更高的情况下，能以更低的成本提供类似的效率和热性能。此外，这些器件与英飞凌的分立CoolGaN™封装脚位兼容，无需进行布局返工和PCB重焊，进一步方便了使用英飞凌GaN器件的设计。

供货情况

6 mΩ型号的CoolGaN™ BDS 40 V工程样品现已上市，4 mΩ和9 mΩ型号的工程样品将于2024年第三季度上市。CoolGaN™ BDS 650 V的样品将于2024年第四季度推出，850 V的样品将于2025年初问世。CoolGaN™ Smart Sense样品将于2024年8月推出。
