Auto Accessories以及BMS的保护设计

随着汽车功能的丰富，USB2.0/3.0、电源输入口、按键、SD卡槽等被广泛应用。由于以下几点，ESD、突入电流、抛负载以及负载短路等成为了硬件设计人员关注要点。例如，干燥季节，静电通过这些接口破坏IC或设备中的任何其他ESD敏感器件；设备电源的开关，汽车启停以及人员的误操作等产生的突入电流对电路构成威胁，导致某些部件故障的发生等。另外，针对BMS系统，电路过电流、锂电池过电流和电路EFT/尖峰均可能会损坏电路中的电子器件。

通常，汽车电子设备包括两个系统：汽车电子控制装置（变速器控制、安全控制、车身控制和驱动系统控制在内的子系统）；Auto Accessories（可在汽车环境下独立使用，与汽车本身无直接关系的电子设备），例如GPS、OBD、Carcorder。

GPS/OBD/Carcorder 解决方案

设计相关部件一览

电源板

OCP：PPTC 器件（2920L260/24DR-A or 2016L050MR）

OVP：TVS 器件（TPSMD18A or TPSMB18A）

※ PPTC可以用NANO系列的保险丝替代

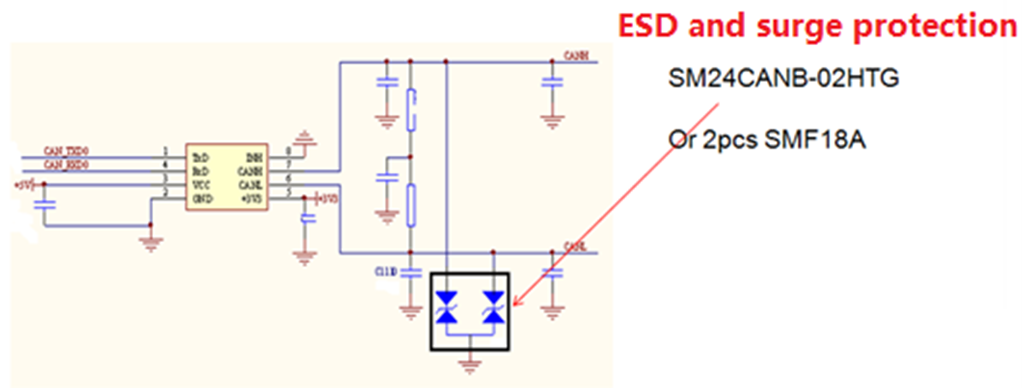

● CAN BUS

对于CAN总线，ESD和浪涌是主要的问题点，不可忽视。

推荐型号：SM24CANA-02HTG or SMF18A

※ 考虑PCB空间制约，2 pcs SMF18A 更有优势。

● OBD信号端口

针对OBD信号端口，OCP(PPTC) 以及 OVP(TVS) 保护器件推荐如下：

【PPTC】0603L004YR, 1210L005WR, 1812L110/33DR-A

【TVS】 SMF18A, SM15-02HTG

※ 此处会使用8~13pcs的PPTC和TVS二极管。另外，若PCB空间限制，1pcs的SM15可以替换2pcs SMF。

BMS解决方案

设计相关部件一览

● BMS保护回路

针对BMS的主动式均流拓扑，过流以及过压保护参考设计推荐如下：

过流保护：

① 直流母线: L50/70QS series

② 均流保护板：440/467 series

③ 电池电芯：0603L050PR

过压保护：

① MOS: SD05-01FTG

② CAN connector: SM24CANA-02HTG or SM24CANB-02HTG (TVS array）

备注：针对CAN接口，若需要高要求的浪涌防护，可以选择TVS的SMBJ系列。

综上，对于Auto Accessories和BMS应用，均需要过电流保护和过电压保护。PPTC是最常见的过电流保护装置，而TVS是最常用的过电压保护装置。但不同的终端会有不同的要求，所以实际应用中选型至关重要。
